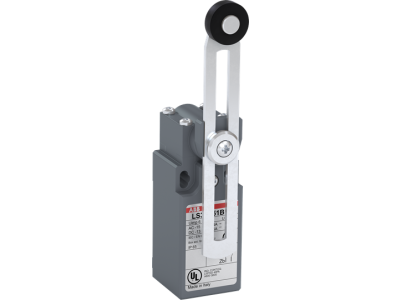

Wyłącznik krańcowy LS31P51B11, obudowa plastikowa, 1NO 1NZ | 1SBV010151R1211 ABB

Opis i Kluczowe Cechy

Wyłącznik krańcowy ABB LS31P51B11 to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnej detekcji położenia elementów ruchomych w systemach automatyki przemysłowej. Obudowa o standardowej szerokości 30 mm została wykonana z wysokiej jakości tworzywa termoplastycznego wzmocnionego włóknem szklanym o klasie palności UL-V0, co gwarantuje wyjątkową odporność mechaniczną oraz bezpieczeństwo pożarowe w trudnych warunkach eksploatacyjnych. Urządzenie wyposażone jest w regulowany siłownik z dźwignią rolkową wykonaną z trwałego tworzywa sztucznego o średnicy 18 mm, co pozwala na płynną współpracę z krzywkami i elementami sterującymi.

• Konfiguracja styków: Układ 1NO (normalnie otwarty) + 1NC (normalnie zamknięty) typu Zb, zapewniający galwaniczne odseparowanie obwodów.
• Mechanizm migowy: Zastosowanie styków migowych (snap action) gwarantuje błyskawiczne przełączenie niezależnie od prędkości najazdu elementu sterującego, co minimalizuje ryzyko powstawania łuku elektrycznego.
• Trwałość materiałowa: Obudowa wzmocniona włóknem szklanym zapewnia stabilność wymiarową i odporność na czynniki chemiczne.
• Przyłącze kablowe: Pojedyncze wejście kablowe pod dławnicę o gwincie Pg11 umieszczone na dole obudowy ułatwia prowadzenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go niezawodnym komponentem w aplikacjach B2B. Wyłącznik spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Materiał obudowy posiada certyfikację UL-V0, co potwierdza właściwości samogasnące i wysoką odporność termiczną, kluczową w instalacjach o podwyższonym ryzyku pożarowym.

Zastosowanie

Wyłącznik krańcowy LS31P51B11 znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest niezawodna detekcja krańcowa. Idealnie sprawdza się w:

• Systemach transportu bliskiego: Detekcja obecności palet na przenośnikach rolkowych i taśmociągach.
• Budowie maszyn: Monitorowanie położenia osłon bezpieczeństwa oraz ograniczanie zakresu ruchu ramion robotów i suwnic.
• Automatyce budynkowej: Sterowanie krańcowe bramami przemysłowymi oraz windami towarowymi.
• Przemyśle lekkim: Precyzyjne pozycjonowanie elementów w maszynach pakujących i rozlewniczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanej żywotności urządzenia. Wyłącznik LS31P51B11 posiada dwa otwory montażowe umieszczone w górnej części obudowy, co zapewnia stabilne mocowanie do konstrukcji wsporczej. Podczas instalacji należy zwrócić uwagę na:

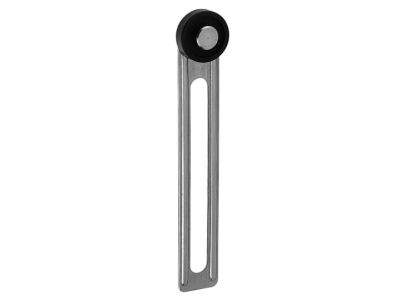

• Regulację dźwigni: Możliwość regulacji kąta dźwigni rolkowej pozwala na optymalne dopasowanie punktu zadziałania do geometrii krzywki sterującej.
• Dławnicę kablową: Należy zastosować odpowiednią dławnicę Pg11, aby zapewnić szczelność wejścia kablowego i chronić wnętrze przed zanieczyszczeniami.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny bez uszkodzenia struktury przewodów.

FAQ

1. Czy rolka w tym modelu jest wymienna?

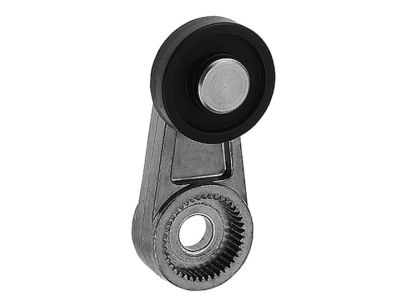

Model LS31P51B11 posiada zintegrowaną dźwignię z rolką o średnicy 18 mm. W przypadku konieczności zmiany charakterystyki pracy, należy zweryfikować kompatybilność z innymi głowicami serii LS firmy ABB.

2. Co oznacza typ styku Zb?
Styki typu Zb to styki, w których oba elementy (NO i NC) są od siebie odizolowane elektrycznie, co pozwala na sterowanie dwoma różnymi obwodami o potencjalnie różnych napięciach.

3. Czy obudowa jest odporna na promieniowanie UV?
Tak, tworzywo termoplastyczne wzmocnione włóknem szklanym charakteryzuje się dobrą odpornością na starzenie pod wpływem czynników atmosferycznych, jednak w skrajnych warunkach zewnętrznych zaleca się stosowanie dodatkowych osłon.
