Wyłącznik krańcowy LS31P31B11, obudowa plastikowa, 1NO 1NZ | 1SBV010131R1211 ABB

Alternatywny kod produktu: 1SBV010131R1211

Opis i Kluczowe Cechy

Wyłącznik krańcowy LS31P31B11 (symbol 1SBV010131R1211) to standardowe urządzenie sterownicze wykonane w obudowie z tworzywa UL-V0 wzmocnionego włóknem szklanym. Szerokość 30 mm oraz dwa otwory montażowe na górze ułatwiają instalację w typowych aplikacjach maszynowych. Wyposażony w plastikową dźwignię rolkową o średnicy 12,5 mm na stalowym siłowniku trzpieniowym, przeznaczony do ruchu poziomego. Styki migowe 1NO + 1NC (typu Zb) pozwalają na jednoczesną sygnalizację i przełączanie obwodów sterowniczych.

• Materiał obudowy UL-V0: samogasnące tworzywo wzmocnione włóknem szklanym zapewnia wysoką odporność mechaniczną i ognioodporność w warunkach przemysłowych.

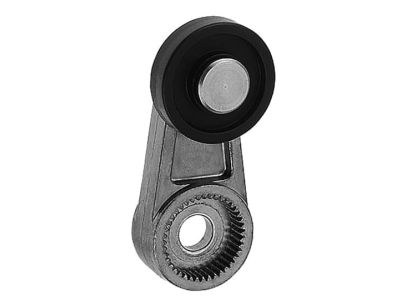

• Dźwignia rolkowa (Ø12,5 mm): plastikowa rolka na stalowym siłowniku trzpieniowym gwarantuje trwałą i precyzyjną pracę przy poziomym ruchu elementu napędzającego.
• Styki migowe 1NO + 1NC (Zb): umożliwiają podwójną funkcję – załączanie i rozłączanie obwodów w jednym urządzeniu, idealne do układów bezpieczeństwa i sygnalizacji.
• Wejście kablowe Pg11: ułatwia prowadzenie przewodów od dołu obudowy, zapewniając estetyczny i szczelny montaż.
• Szerokość 30 mm: kompaktowy wymiar pozwala na oszczędność miejsca na szynie lub w panelu sterowniczym.

Zgodność z Normami

Wyłącznik krańcowy LS31P31B11 spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Produkt posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Obudowa z materiału UL-V0 dodatkowo klasyfikuje go pod kątem odporności na zapłon w zastosowaniach przemysłowych.

Zastosowanie

Dzięki wytrzymałej konstrukcji i podwójnym stykom migowym, wyłącznik krańcowy LS31P31B11 znajduje zastosowanie w automatyce maszyn, liniach produkcyjnych oraz systemach sygnalizacji położenia.

• Kontrola położenia elementów mechanicznych w maszynach – np. ograniczenie skoku siłowników.
• Sygnalizacja otwarcia/zamknięcia drzwi, klap, osłon ochronnych w urządzeniach przemysłowych.
• Impulsowanie do styczników, przekaźników lub wejść sterowników PLC w celu realizacji sekwencji pracy.
• Automatyka budynkowa – sterowanie bramami, roletami, napędami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się za pomocą dwóch otworów montażowych na górze (odpowiednie wkręty nie są dostarczone). Przewód doprowadza się przez wejście kablowe Pg11 od dołu; średnica uszczelnienia powinna być dobrana do przekroju kabla. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu roboczego, nie przekraczając znamionowej obciążalności styków.

FAQ

• Czy wyłącznik krańcowy LS31P31B11 ma podświetlenie? Nie, model LS31P31B11 nie posiada podświetlenia. W ofercie dostępne są wersje ze wskaźnikiem, ale ten egzemplarz jest przeznaczony do pracy bez sygnalizacji świetlnej.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony IP w dostępnych danych. W aplikacjach suchych wewnątrz rozdzielnic zalecamy standardową ochronę IP20; dla warunków wilgotnych należy zastosować dodatkową obudowę zewnętrzną.
• Styki migowe – jak działają? Styki migowe (typu Zb) charakteryzują się szybkim przełączaniem niezależnym od prędkości siłownika. Daje to wyraźny stan przełączenia i eliminuje drgania styków, co zwiększa trwałość i niezawodność w aplikacjach krańcowych.
