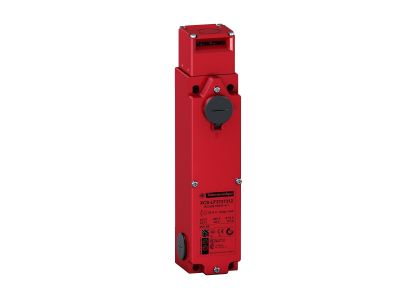

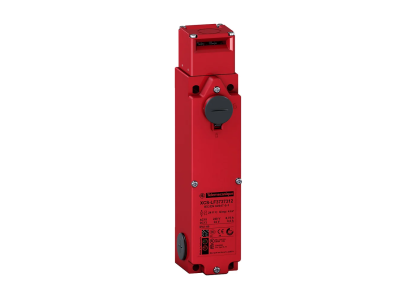

Wyłącznik krańcowy bezpieczeństwa z blokadą 4NC+2NO 24V 3xM20 | XCSLF3737312 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy bezpieczeństwa Telemecanique Sensors z serii Preventa Safety (model XCSLF3737312) to zaawansowane rozwiązanie dedykowane do systemów ochrony maszyn i personelu. Urządzenie charakteryzuje się zintegrowaną blokadą elektromagnetyczną działającą w trybie "blokowanie przez wyłączenie i odblokowywanie przez załączenie elektromagnesu", co zapewnia najwyższy poziom kontroli nad dostępem do stref niebezpiecznych. Wyłącznik wyposażony jest w głowicę rewolwerową na klucz, co pozwala na elastyczne dopasowanie kierunku aktywacji do specyfiki danej osłony.

• Konfiguracja styków: Urządzenie posiada rozbudowany układ styków 4NC + 2NO, co umożliwia jednoczesną realizację funkcji bezpieczeństwa oraz sygnalizacji zwrotnej do sterownika PLC.
• Zasilanie elektromagnesu: Cewka blokady pracuje pod napięciem 24V, co jest standardem w przemysłowych systemach automatyki.
• Sygnalizacja LED: Lokalna diagnostyka jest ułatwiona dzięki dwóm diodom LED: pomarańczowej (informującej o wycofaniu aktora) oraz zielonej (potwierdzającej prawidłowe zamontowanie i ustalenie aktora).
• System przyłączy: Zastosowanie zacisków sprężynowych gwarantuje odporność na wibracje i skraca czas montażu, eliminując konieczność okresowego dokręcania śrub.

Zgodność z Normami

Produkt należy do uznanej gamy Preventa Safety detekcja, spełniając rygorystyczne wymagania dotyczące komponentów bezpieczeństwa w przemyśle. Konstrukcja wyłącznika XCSLF została zaprojektowana tak, aby wspierać budowę systemów sterowania zgodnych z normami bezpieczeństwa maszynowego (ISO 13849-1 oraz IEC 62061). Zastosowanie trzech wejść kablowych M20 pozwala na zachowanie odpowiedniego stopnia ochrony IP przy zachowaniu elastyczności w prowadzeniu okablowania strukturalnego.

Zastosowanie

Wyłącznik XCSLF3737312 znajduje zastosowanie wszędzie tam, gdzie konieczne jest fizyczne zablokowanie osłon maszynowych do czasu ustania niebezpiecznych procesów. Jest idealnym rozwiązaniem dla:

• Zrobotyzowanych gniazd produkcyjnych, gdzie bezwładność maszyn wymaga zwłoki w otwarciu drzwi.
• Pras, wtryskarek oraz maszyn do obróbki drewna i metalu.
• Linii pakujących i paletyzujących wymagających wysokiego poziomu niezawodności detekcji.
• Systemów transportu wewnętrznego z ograniczonym dostępem personelu.

Wskazówki Montażowe

Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe wprowadzenie przewodów przez wejścia kablowe M20, stosując dławnice o odpowiednim stopniu ochrony. Urządzenie obsługuje kable o zewnętrznej średnicy od 7 mm do 13 mm. Przyłącza elektryczne typu sprężynowego wymagają przygotowania przewodów elastycznych z odsłoniętymi końcówkami o długości 13 mm (przekrój 2 x 0,5 mm²) lub przewodów stałych/elastycznych o przekroju 1 x 1,5 mm². Głowica rewolwerowa powinna być ustawiona w sposób minimalizujący naprężenia mechaniczne na klucz (aktor) podczas zamykania osłony.

FAQ

• Czy wyłącznik posiada blokadę mechaniczną? Tak, blokada jest realizowana przez elektromagnes, który w tym modelu blokuje urządzenie przy braku napięcia i odblokowuje po podaniu 24V.
• Jakie są korzyści z zacisków sprężynowych? Zaciski sprężynowe zapewniają stały docisk przewodu, co jest kluczowe w środowiskach narażonych na drgania maszynowe, zapobiegając poluzowaniu się styków.
• Co oznaczają kolory diod LED? Dioda pomarańczowa sygnalizuje, że aktor jest wycofany (osłona otwarta), natomiast dioda zielona potwierdza, że aktor jest prawidłowo wprowadzony i zablokowany (osłona zamknięta i bezpieczna).
