Wyłącznik kompaktowy XT4S 250 Ekip LS/I In=250A 3p F F | 1SDA068475R1 ABB

Alternatywny kod produktu: 1SDA068475R1

Opis i Kluczowe Cechy

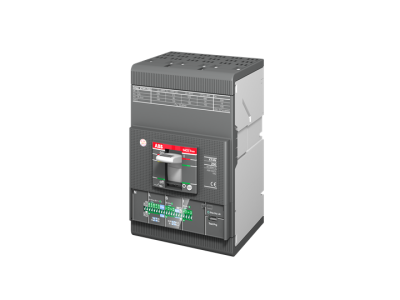

Wyłącznik kompaktowy XT4S 250A (indeks 1SDA068475R1) w wykonaniu 3-biegunowym z charakterystyką zwarciową F F to zaawansowane urządzenie ochronne do zastosowań przemysłowych. Przeznaczony do bezpośredniej instalacji w rozdzielnicach i szafach sterowniczych, zapewnia wysoką selektywność zabezpieczeń oraz odporność na zwarcia do 70 kA.

• Prąd znamionowy In=250A: Zapewnia bezpieczną pracę odbiorników o mocy do 250A, chroniąc instalację przed przeciążeniami i zwarciami.
• Charakterystyka F F: Szybkie działanie przy zwarciach niskiego i średniego poziomu, minimalizujące ryzyko uszkodzeń układu elektrycznego.
• 3-biegunowe wykonanie: Pełna ochrona wszystkich faz układu trójfazowego, co jest kluczowe w instalacjach przemysłowych.
• Odporność zwarciowa 70kA: Wysoka zdolność wyłączania zwarć, gwarantująca niezawodność nawet w trudnych warunkach eksploatacyjnych.
• Prosta integracja w systemie XT: Kompatybilność z szeroką gamą akcesoriów i modułów dodatkowych, w tym komunikacyjnych.

Zgodność z Normami

Wyłącznik kompaktowy XT4S 250A spełnia wymagania normy PN-EN 60947-2 oraz posiada certyfikaty zgodności CE i UKCA. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyłącznik XT4S 250A znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastruktury krytycznej, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona głównych obwodów zasilających w rozdzielnicach nn.
• Zabezpieczenie maszyn i urządzeń przemysłowych przed skutkami zwarć i przeciążeń.
• Stosowanie w systemach dystrybucji energii o podwyższonych wymaganiach odporności zwarciowej.
• Integracja z systemami sterowania i monitoringu dzięki dostępnym modułom komunikacyjnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy instalować w dedykowanych gniazdach na szynie TH35, zgodnie z zaleceniami producenta. Przed uruchomieniem należy przeprowadzić testy działania członu zwarciowego i przeciążeniowego. W przypadku stosowania dodatkowych akcesoriów (np. napędów, modułów) należy przestrzegać instrukcji montażu zawartych w dokumentacji technicznej.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik XT4S 250A charakteryzuje się zdolnością wyłączania zwarć do 70 kA, co pozwala na stosowanie w instalacjach o wysokim potencjale zwarciowym.
• Czy wyłącznik posiada wyzwalacz termiczny i elektromagnetyczny? Charakterystyka F F oznacza, że wyłącznik wyposażony jest w wyzwalacze termiczny i elektromagnetyczny, zapewniające ochronę zarówno przed przeciążeniami, jak i zwarciami.
• Czy można go stosować w instalacjach zasilanych napięciem stałym? Wyłącznik XT4S 250A przeznaczony jest do pracy w układach prądu przemiennego (AC). Do zastosowań zasilanych napięciem stałym (DC) wymagana jest dedykowana wersja wyłącznika.
