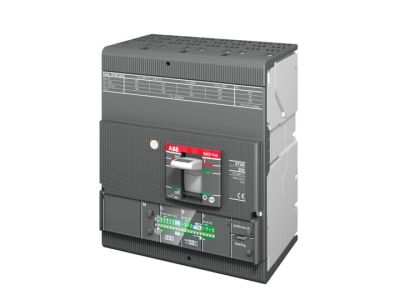

Wyłącznik kompaktowy XT4N 250 Ekip LS/I 4P 250A F F | 1SDA068147R1 ABB

Alternatywny kod produktu: 1SDA068147R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT4N 250A (symbol 1SDA068147R1) z 4-biegunowym układem biegunów to zaawansowane rozwiązanie z serii XT4, wyposażone w wyzwalacz Ekip LS/I. Przeznaczony do instalacji niskiego napięcia AC (do 690V) i DC (do 750V), charakteryzuje się wysoką odpornością zwarciową do 200kA. Idealny do zastosowań wymagających precyzyjnej ochrony obwodów oraz rozbudowanych funkcji zabezpieczeniowych.

• Prąd znamionowy 250A: Zapewnia niezawodną ochronę obwodów o średnich i dużych obciążeniach prądowych.
• 4-biegunowa konstrukcja (4P): Umożliwia pełne odłączenie faz i neutralnego w instalacjach trójfazowych, co zwiększa bezpieczeństwo eksploatacji.
• Wyzwalacz Ekip LS/I: Rozszerzone funkcje zabezpieczeniowe, w tym ochrona przed zwarciem, przeciążeniem i upływem prądu – podwyższają niezawodność instalacji.
• Odporność zwarciowa do 200kA: Gwarantuje skuteczną ochronę nawet w warunkach ekstremalnych zwarć, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie znamionowe AC 690V / DC 750V: Szeroki zakres napięć roboczych umożliwia stosowanie w różnych typach instalacji przemysłowych i energetycznych.

Zgodność z Normami

Wyłącznik kompaktowy XT4N 250A spełnia wymagania norm międzynarodowych i posiada deklarację zgodności CE. Projektowany zgodnie z normami IEC 60947-2, VDE 0660 oraz innymi standardami dotyczącymi wyłączników kompaktowych i aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyłącznik XT4N 250A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność i rozbudowane funkcje zabezpieczeniowe.

• Ochrona obwodów rozdzielnic przemysłowych i energetycznych o prądzie znamionowym do 250A.
• Stosowanie w instalacjach budynków użyteczności publicznej oraz obiektów przemysłowych wymagających precyzyjnej ochrony.
• Ochrona obwodów zasilających maszyny i urządzenia o średnim i dużym poborze mocy.
• Zabezpieczenie obwodów zasilających w stacjach transformatorowych i systemach dystrybucji energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie 35mm zgodnie z dokumentacją techniczną. Przed podłączeniem kabli upewnić się o prawidłowym doborze przekroju przewodów i momentu dokręcania zacisków (zalecane wartości znajdują się w karcie katalogowej). Wyzwalacz Ekip LS/I wymaga indywidualnego skonfigurowania parametrów zabezpieczeniowych zgodnie z wymaganiami instalacji. Po montażu przeprowadzić testy działania, w tym próbę zwarciową i sprawdzenie nastaw zabezpieczeń.

FAQ

• Jaki jest zakres prądowy wyzwalacza Ekip LS/I? Wyzwalacz Ekip LS/I współpracuje z wyłącznikami kompaktowymi serii XT4N o prądzie znamionowym 250A, zapewniając ochronę przeciwzwarciową i przeciążeniową w tym zakresie.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik XT4N 250A jest przystosowany do pracy w instalacjach prądu stałego o napięciu do 750V.
• Jakie dodatkowe funkcje oferuje wyzwalacz Ekip LS/I? Wyzwalacz zapewnia funkcje zabezpieczeniowe takie jak ochrona przed zwarciem, przeciążeniem, upływem prądu oraz możliwość pomiaru i diagnostyki parametrów instalacji.
