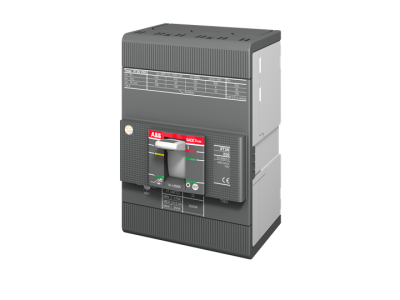

Wyłącznik kompaktowy XT3S 250 TMD 250-2500 3p F F | 1SDA068221R1 ABB

Alternatywny kod produktu: 1SDA068221R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT3S 250 TMD (symbol 1SDA068221R1) to 3-biegunowe urządzenie przeznaczone do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Posiada wyzwalacz termiczno-magnetyczny TMD, który reaguje na nadmierny prąd i zwarcia, zapewniając skuteczną ochronę instalacji. Prąd znamionowy 250A i zdolność zwarciowa 70kA czynią go odpowiednim do zastosowań w rozdzielnicach niskiego napięcia.

• 3-biegunowa budowa: Zapewnia symetryczną ochronę wszystkich faz obwodu, co jest kluczowe w instalacjach trójfazowych.
• Wyzwalacz termiczno-magnetyczny TMD: Szybka reakcja na przeciążenia i zwarcia, minimalizująca ryzyko uszkodzenia instalacji i odbiorników.
• Prąd znamionowy 250A: Odpowiedni do zabezpieczania obwodów o średnich i dużych prądach, takich jak silniki, piece przemysłowe czy rozdzielnice budynków.
• Zdolność zwarciowa 70kA: Wysoka wytrzymałość zwarciowa gwarantuje niezawodną ochronę nawet w trudnych warunkach eksploatacji.
• Niskie straty mocy: Zminimalizowane straty energii podczas normalnej pracy, co przekłada się na oszczędności i mniejsze nagrzewanie się urządzenia.

Zgodność z Normami

Wyłącznik kompaktowy XT3S 250 TMD spełnia wymagania normy PN-EN 60947-2 oraz posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik kompaktowy XT3S 250 TMD znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami.

• Zabezpieczanie rozdzielnic budynków mieszkalnych i przemysłowych.
• Ochrona obwodów zasilających silniki i maszyny przemysłowe.
• Stosowanie w układach zasilania awaryjnego i agregatach prądotwórczych.
• Zastosowanie w instalacjach fotowoltaicznych i systemach magazynowania energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, w zgodzie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wyłącznik montować na szynie DIN, z zachowaniem odpowiednich odstępów między urządzeniami. Po montażu należy sprawdzić prawidłowość połączeń i dokręcić śruby z wymaganym momentem obrotowym (zgodnie z dokumentacją techniczną). Po uruchomieniu układu przeprowadzić testy działania wyzwalacza TMD.

FAQ

• Jaki jest zakres prądów znamionowych, w których stosowany jest ten wyłącznik? Wyłącznik XT3S 250 TMD jest przeznaczony do prądu znamionowego 250A, ale dostępne są także wersje o innych prądach znamionowych w serii XT3S.
• Czy wyłącznik posiada możliwość zdalnego sterowania? Standardowa wersja nie posiada funkcji zdalnego sterowania. Do sterowania zdalnego konieczne jest zastosowanie dodatkowych akcesoriów, takich jak napędy silnikowe dostępne w ofercie.
• Czy wyłącznik jest kompatybilny z innymi urządzeniami serii XT? Tak, wyłącznik XT3S 250 TMD jest częścią szerszej rodziny wyłączników kompaktowych serii XT, co umożliwia jego integrację z innymi elementami systemu.
