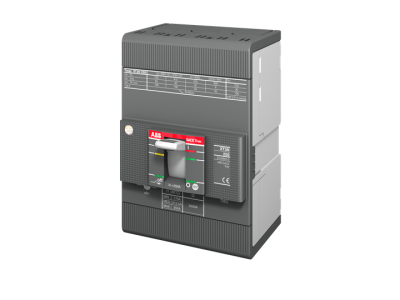

Wyłącznik kompaktowy XT3N 250 TMD 250-2500 3P 250A F F | 1SDA068059R1 ABB

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ABB XT3N 250 TMD 250-2500 3P to zaawansowane rozwiązanie z renomowanej serii Tmax XT, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 250 A, co pozwala na bezpieczną obsługę obciążeń w instalacjach przemysłowych i komercyjnych. Wyłącznik został wyposażony w wyzwalacz termomagnetyczny typu TMD, który oferuje regulowany próg wyzwalania termicznego (przeciążeniowego) oraz stały próg wyzwalania magnetycznego (zwarciowego) ustawiony na poziomie 2500 A, co gwarantuje błyskawiczną reakcję w przypadku wystąpienia zwarć o wysokiej energii.

• Konstrukcja 3-biegunowa (3P): Zapewnia pełną ochronę trzech faz układu zasilania.
• Wersja N (Normal): Oferuje optymalną zdolność zwarciową, stanowiąc ekonomiczne i niezawodne rozwiązanie dla standardowych aplikacji rozdzielczych.
• Przyłącza przednie (F F): Wyposażenie w zaciski przednie ułatwia montaż i podłączenie szyn prądowych lub kabli z końcówkami oczkowymi.
• Napięcie znamionowe: Urządzenie przystosowane jest do pracy w sieciach prądu zmiennego (AC) do 690V oraz prądu stałego (DC) do 750V, co czyni je niezwykle uniwersalnym elementem aparatury modułowej.

Zgodność z Normami

Wyłącznik ABB XT3N 250 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Urządzenie spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy dla aparatury niskonapięciowej, w tym zdolność do bezpiecznego przerywania prądów zwarciowych. Dzięki certyfikacji CE oraz zgodności z dyrektywami środowiskowymi, produkt ten jest dopuszczony do stosowania w najbardziej wymagających projektach infrastrukturalnych na terenie całej Unii Europejskiej.

Zastosowanie

Model XT3N 250 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym wyborem do:

• Zabezpieczania linii zasilających: Chroni kable i przewody przed skutkami przeciążeń i zwarć w rozdzielnicach głównych i podrozdzielnicach.
• Przemysłu: Doskonale sprawdza się w ochronie silników (przy współpracy z odpowiednimi stycznikami) oraz innych odbiorników o dużym poborze mocy.
• Budownictwa komercyjnego: Stosowany w centrach handlowych, biurowcach i obiektach użyteczności publicznej jako główny element odcinający zasilanie.
• Systemów DC: Dzięki wysokiej odporności na napięcie stałe do 750V, może być wykorzystywany w specjalistycznych instalacjach przemysłowych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Prawidłowy montaż wyłącznika kompaktowego jest kluczowy dla zapewnienia deklarowanych parametrów ochrony. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy ściśle przestrzegać momentów dokręcania śrub zaciskowych określonych w dokumentacji technicznej ABB, aby uniknąć przegrzewania się styków.
• Pozycja montażowa: Wyłącznik może być montowany w pozycji pionowej, poziomej lub bocznej bez obniżania parametrów znamionowych.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, zgodnie z instrukcją producenta.
• Akcesoria: Urządzenie jest kompatybilne z szeroką gamą akcesoriów serii Tmax XT, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe, co pozwala na łatwą rozbudowę funkcjonalności.

FAQ

1. Czy wyzwalacz TMD w tym modelu jest regulowany?
Tak, wyzwalacz termiczny (przeciążeniowy) posiada możliwość regulacji, co pozwala na precyzyjne dopasowanie prądu nastawy do rzeczywistego obciążenia obwodu. Wyzwalacz magnetyczny (zwarciowy) w wersji TMD 250-2500 jest stały.

2. Czy wyłącznik XT3N 250 można stosować w sieciach IT?
Tak, wyłączniki serii Tmax XT są przystosowane do pracy w różnych układach sieciowych, w tym w układach IT, zgodnie z wytycznymi normy IEC 60947-2.

3. Jakie są główne różnice między serią XT3 a XT4?
Seria XT3 (do której należy ten model) jest rozwiązaniem ekonomicznym z wyzwalaczami termomagnetycznymi, natomiast seria XT4 oferuje wyższą zdolność zwarciową (do 200kA) oraz możliwość zastosowania zaawansowanych wyzwalaczy elektronicznych Ekip z funkcjami pomiarowymi.
