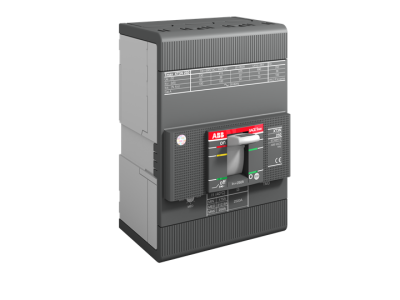

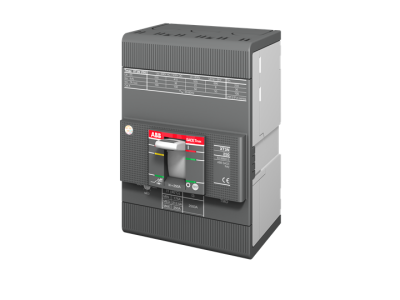

Wyłącznik kompaktowy XT3N 250 TMD 200-2000 3p F F | 1SDA068058R1 ABB

Alternatywny kod produktu: 1SDA068058R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT3N 250 TMD 200-2000 o symbolu 1SDA068058R1 to trójbiegunowe urządzenie z charakterystyką F, dedykowane do ochrony obwodów elektrycznych o prądzie znamionowym do 250 A. Zaprojektowany do pracy z napięciem znamionowym do 690V AC (750V DC), zapewnia skuteczną ochronę zwarciową z wyłączalnością do 70 kA. Charakterystyka F (szybka) gwarantuje szybkie odłączenie w przypadku zwarcia, chroniąc instalację i odbiorniki.

• Prąd znamionowy 250 A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu, np. w rozdzielnicach przemysłowych lub budynkach użyteczności publicznej.
• Charakterystyka F (szybka): Natychmiastowe reagowanie na zwarcia, minimalizuje ryzyko uszkodzeń przewodów i urządzeń podłączonych do chronionego obwodu.
• Napięcie robocze 690V AC: Kompatybilny z szerokim zakresem instalacji przemysłowych i komercyjnych, w tym zasilanych napięciem 400V/690V.
• Wyłączalność zwarciowa 70 kA: Wysoka zdolność wyłączania zwarć gwarantuje niezawodną ochronę nawet w trudnych warunkach zwarciowych.
• Trójbiegunowa konstrukcja (3p): Zapewnia równomierną ochronę wszystkich faz instalacji, co jest kluczowe w układach trójfazowych.

Zgodność z Normami

Wyłącznik kompaktowy XT3N 250 spełnia wymagania normy PN-EN 60947-2 oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyłącznik kompaktowy XT3N 250 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony zwarciowej i selektywności zabezpieczeń.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyn i urządzeń o dużym poborze mocy, np. w halach produkcyjnych.
• Ochrona obwodów gniazd wtykowych w obiektach komercyjnych o wysokim obciążeniu.
• Instalacje o podwyższonym ryzyku zwarć, np. w zakładach przetwórstwa metalu lub energetyce.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed instalacją należy upewnić się, że napięcie zostało odłączone, a instalacja spełnia wymagania dotyczące prądów znamionowych i zwarciowych. Wyłącznik należy zamontować w odpowiedniej obudowie rozdzielnicy, zapewniając odpowiednią wentylację i łatwy dostęp do dźwigni sterującej. Połączenia elektryczne muszą być wykonane z użyciem przewodów o odpowiednim przekroju, z zachowaniem momentów dokręcania zgodnych z dokumentacją techniczną. Po montażu przeprowadzić testy działania, w tym próbę wyłączania zwarciowego.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarciowego? Wyłącznik kompaktowy XT3N 250 posiada wyłączalność zwarciową 70 kA, co umożliwia skuteczną ochronę w instalacjach o podwyższonym ryzyku zwarć.
• Czy wyłącznik jest kompatybilny z innymi urządzeniami zabezpieczającymi? Tak, zaprojektowany do współpracy z innymi aparatami zabezpieczającymi w układzie selektywnym, co pozwala na optymalizację ochrony instalacji.
• Jakie są zalecane momenty dokręcania przewodów? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu – należy je sprawdzić w dokumentacji technicznej dostarczonej przez producenta lub instrukcji montażu.
