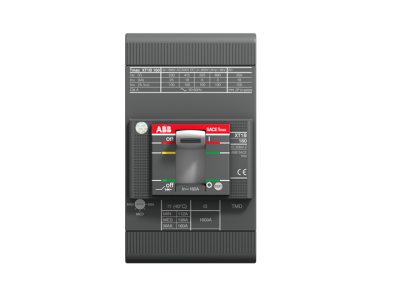

Wyłącznik kompaktowy XT1N 160 TMD 80-800 3p F F | 1SDA067415R1 ABB

Alternatywny kod produktu: 1SDA067415R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT1N 160 TMD 80-800 (symbol 1SDA067415R1) to trójbiegunowe urządzenie zasilania i zabezpieczenia obwodów elektrycznych. Przeznaczony do pracy w sieciach o napięciu znamionowym do 690V AC i 750V DC. Charakteryzuje się prądem znamionowym 160A oraz obciążalnością zwarciową do 70kA, co zapewnia niezawodną ochronę przed zwarciami i przeciążeniami w instalacjach przemysłowych.

• Trójbiegunowa konstrukcja (3p): Zapewnia równomierne rozłożenie obciążenia i skuteczną ochronę wszystkich faz instalacji.
• Wyzwalacz termiczno-magnetyczny TMD: Szybkie reagowanie na zwarcia (składowa magnetyczna) i przeciążenia (składowa termiczna), minimalizujące ryzyko uszkodzeń urządzeń.
• Zakres regulacji 80-800A: Elastyczność dostosowania do różnych wymagań instalacyjnych poprzez regulację prądu zadziałania wyzwalacza termicznego.
• Napięcie znamionowe 690V AC / 750V DC: Uniwersalność zastosowania w instalacjach niskiego i średniego napięcia.
• Obciążalność zwarciowa 70kA: Wysoka odporność na prądy zwarciowe, zapewniająca długotrwałą niezawodność instalacji.

Zgodność z Normami

Wyłącznik kompaktowy XT1N spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym normy IEC/EN 60947-2. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik kompaktowy XT1N 160 TMD 80-800 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony i kontroli obwodów.

• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona silników elektrycznych i napędów o prądzie znamionowym do 160A.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.
• Instalacje o podwyższonym ryzyku zwarciowym, np. w branży energetycznej, górnictwie czy zakładach chemicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Urządzenie należy montować w pozycji pionowej, z uwzględnieniem zalecanych odstępów wentylacyjnych. Zaciski zasilające i odbiorcze należy dokręcić z odpowiednim momentem siły zgodnym z normami producenta (szczegóły w dokumentacji technicznej). Przed uruchomieniem należy sprawdzić poprawność podłączenia przewodów oraz ustawić prąd zadziałania wyzwalacza termicznego w zakresie 80-800A zgodnie z wymaganiami instalacji.

FAQ

• Czy wyłącznik XT1N 160 TMD 80-800 może być stosowany w instalacjach DC? Tak, urządzenie jest przystosowane do pracy w sieciach prądu stałego o napięciu do 750V, co potwierdza jego uniwersalność zastosowania.
• Jakie jest maksymalne obciążenie zwarciowe? Wyłącznik charakteryzuje się obciążalnością zwarciową do 70kA, co zapewnia skuteczną ochronę instalacji przed zwarciami.
• Czy wyłącznik wymaga dodatkowych akcesoriów do regulacji? Tak, zakres regulacji prądu wyzwalacza termicznego (80-800A) pozwala na dostosowanie parametrów do konkretnej instalacji, jednak wymaga to użycia odpowiednich narzędzi i znajomości parametrów sieci.
