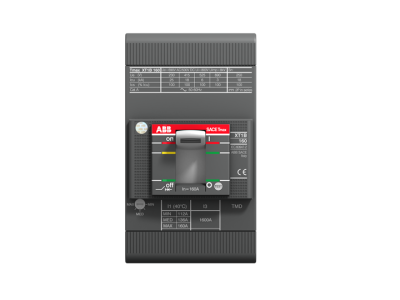

Wyłącznik kompaktowy XT1B 160 TMD 25-450 3P 25A F F | 1SDA066801R1 ABB

Alternatywny kod produktu: 1SDA066801R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT1B 160 TMD 25-450 (symbol 1SDA066801R1) to zaawansowane rozwiązanie zabezpieczające dla instalacji elektrycznych niskiego i średniego napięcia. Przeznaczony do obwodów trójfazowych (3P) z prądem znamionowym 25A, oferuje szeroki zakres regulacji wyzwalacza termicznego i magnetycznego (25-450A). Zaprojektowany do pracy w środowiskach przemysłowych i energetycznych, charakteryzuje się wysoką odpornością zwarciową do 70 kA.

• Zakres regulacji wyzwalacza: 25-450A: Elastyczna konfiguracja zabezpieczeń pozwala dostosować parametry do specyficznych wymagań instalacji, minimalizując ryzyko fałszywych wyzwoleń.
• Wyzwalacz termiczno-magnetyczny TMD: Kompaktowa konstrukcja łącząca funkcje obu typów zabezpieczeń – szybka reakcja na zwarcia i przeciążenia, zwiększająca bezpieczeństwo instalacji.
• Trójfazowe wykonanie (3P): Zapewnia kompleksową ochronę wszystkich trzech faz w obwodzie, zgodnie z normami dotyczącymi instalacji elektrycznych.
• Odporność zwarciowa 70 kA: Wysoka zdolność wyłączania zwarć gwarantuje ochronę aparatury i przewodów w warunkach awaryjnych.
• Zgodność z normami AC/DC: Praca w zakresie napięć do 690V AC i 750V DC, co umożliwia zastosowanie w różnorodnych systemach zasilania.

Zgodność z Normami

Wyłącznik kompaktowy XT1B 160 TMD 25-450 spełnia wymagania normy PN-EN 60947-2 dotyczącej łączników i zabezpieczeń elektrycznych. Produkt posiada deklarację zgodności CE i jest certyfikowany do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy XT1B 160 TMD 25-450 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność i precyzja zabezpieczeń.

• Ochrona linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie obwodów maszyn i urządzeń o wysokim poborze mocy.
• Stosowanie w systemach zasilania awaryjnego i UPS.
• Instalacje fotowoltaiczne i energetyczne wymagające ochrony przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w obwodzie. Wyłącznik należy zamontować w dedykowanej rozdzielnicy lub szafie, zapewniając odpowiednią wentylację i przestrzeń do podłączenia przewodów. Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (dokumentacja techniczna). Po montażu przeprowadzić testy działania, w tym próbę wyzwolenia przy przeciążeniu i zwarciu.

FAQ

• Jaki jest zakres regulacji wyzwalacza w tym modelu? Wyzwalacz termiczno-magnetyczny TMD pozwala na regulację prądu znamionowego w zakresie 25-450A, co umożliwia elastyczne dostosowanie do różnych warunków pracy.
• Czy wyłącznik może pracować w obwodach DC? Tak, urządzenie jest przystosowane do pracy w systemach prądu stałego do 750V, co czyni je uniwersalnym rozwiązaniem dla instalacji hybrydowych.
• Jakie są główne zalety konstrukcji kompaktowej? Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy, jednocześnie zapewniając wysokie parametry ochronne i niezawodność działania.
