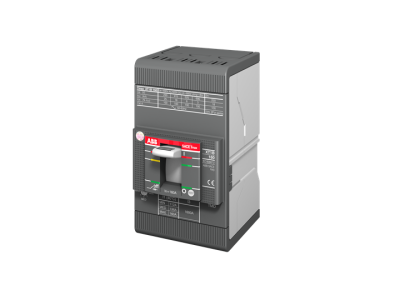

Wyłącznik kompaktowy XT1B 160 TMD 160-1600 3P 160A F F | 1SDA066809R1 ABB

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ABB Tmax XT1B 160 TMD 160-1600 3P to zaawansowane rozwiązanie z serii SACE Tmax XT, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 160 A, co pozwala na efektywną dystrybucję energii w rozdzielnicach głównych i obiektowych. Wyposażone w wyzwalacz termomagnetyczny typu TMD, oferuje precyzyjną ochronę przed przeciążeniami (człon termiczny) oraz zwarciami (człon magnetyczny o nastawie 1600 A).

• Konstrukcja 3-biegunowa (3P): Zapewnia pełną ochronę trzech faz roboczych w układach prądu przemiennego (AC) oraz stałego (DC).
• Wersja stacjonarna F F: Wyłącznik posiada zaciski przednie (Front Terminals), co ułatwia montaż i podłączenie szyn prądowych lub kabli z końcówkami oczkowymi.
• Wyzwalacz TMD: Regulowany próg przeciążeniowy pozwala na dopasowanie charakterystyki pracy do specyfiki chronionego odbiornika.
• Wysoka trwałość mechaniczna: Seria XT1 została zaprojektowana do intensywnej eksploatacji w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w krytycznych systemach zasilania. Wyłącznik spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy aparatury łączeniowej i zabezpieczającej. Dzięki napięciu znamionowemu izolacji dochodzącemu do 690V AC oraz możliwości pracy w systemach DC do 750V, urządzenie jest uniwersalnym komponentem w globalnych projektach elektroenergetycznych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS.

Zastosowanie

Wyłącznik ABB XT1B 160 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest idealnym wyborem do:

• Zabezpieczania linii zasilających: Chroni kable i przewody przed skutkami przegrzania oraz gwałtownych zwarć.
• Rozdzielnic niskiego napięcia: Jako wyłącznik główny lub odpływowy w prefabrykowanych systemach rozdziału energii.
• Systemów HVAC i napędów: Zapewnia bezpieczne odłączanie zasilania w przypadku awarii urządzeń wykonawczych.
• Instalacji fotowoltaicznych i DC: Dzięki wysokiej odporności na napięcie stałe, może być stosowany w sekcjach DC systemów OZE.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów ochronnych wyłącznika. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby zapewnić odpowiedni docisk zacisków przednich (F), co zapobiega przegrzewaniu się styków.
• Pozycja montażu: Urządzenie może być montowane w pionie lub poziomie bez obniżania parametrów znamionowych.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, zgodnie z dokumentacją techniczną producenta.
• Akcesoria: Wyłącznik jest kompatybilny z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe.

FAQ

1. Czy wyzwalacz TMD w tym modelu jest regulowany?
Tak, wyzwalacz termomagnetyczny TMD posiada regulację członu termicznego, co pozwala na precyzyjne nastawienie prądu ochrony przeciążeniowej w stosunku do prądu znamionowego In.

2. Czy wyłącznik XT1B 160 może pracować w sieciach prądu stałego?
Tak, seria Tmax XT1 jest przystosowana do pracy w obwodach DC o napięciu do 750V, co czyni go rozwiązaniem uniwersalnym.

3. Co oznacza skrót 'B' w nazwie XT1B?
Litera 'B' określa klasę zdolności zwarciowej wyłącznika. W przypadku serii XT1, wersja B jest ekonomicznym rozwiązaniem oferującym optymalną wytrzymałość na prądy zwarciowe dla standardowych instalacji budynkowych i przemysłowych.
