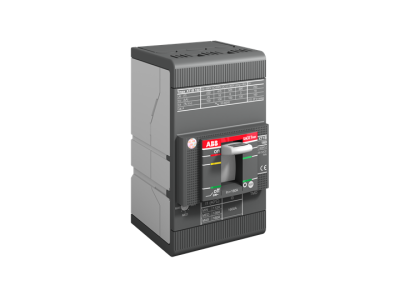

Wyłącznik kompaktowy XT1B 160 TMD 100-1000 3P 100A F F | 1SDA066807R1 ABB

Alternatywny kod produktu: 1SDA066807R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT1B 160 TMD 100-1000 (symbol 1SDA066807R1) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do pracy w układach trójfazowych (3P) z prądem znamionowym 100A. Charakteryzuje się zintegrowanym wyzwalaczem termiczno-magnetycznym TMD o regulowanym zakresie 100-1000A, zapewniającym precyzyjną ochronę zarówno obwodów, jak i odbiorników.

• Wyzwalacz termiczno-magnetyczny TMD 100-1000: Ochrona przed przeciążeniami (termiczna) i zwarciami (magnetyczna) w jednym urządzeniu – szybka reakcja w krytycznych sytuacjach.
• Trójfazowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich faz w instalacji, minimalizując ryzyko nierównomiernego obciążenia.
• Prąd znamionowy 100A: Odpowiedni do średnich obciążeń, typowych dla przemysłowych i komercyjnych instalacji elektrycznych.
• Napięcie robocze do 690V AC: Kompatybilny z szerokim zakresem napięć w sieciach energetycznych, w tym przemysłowych i budowlanych.
• Kompatybilność z akcesoriami modułowymi: Możliwość rozbudowy o dodatkowe moduły zabezpieczeniowe, komunikacyjne lub pomiarowe dzięki standardowej konstrukcji systemu XT.

Zgodność z Normami

Wyłącznik kompaktowy XT1B 160 TMD spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa, w tym normami IEC 60947-2 i EN 60947-2, co gwarantuje wysoki poziom ochrony instalacji.

Zastosowanie

Wyłącznik XT1B 160 TMD 100-1000 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, zarówno w środowisku przemysłowym, jak i komercyjnym.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe – zapobiega uszkodzeniom spowodowanym zwarciami.
• Instalacje budowlane i rozdzielnice – niezawodna ochrona linii zasilających budynki mieszkalne i użytkowe.
• Systemy dystrybucji energii w zakładach produkcyjnych – prewencja awarii i optymalizacja parametrów zasilania.
• Małe i średnie stacje transformatorowe – zabezpieczenie linii niskiego napięcia przed przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej obudowie systemowej, zgodnie z zaleceniami producenta dotyczącymi momentu dokręcania połączeń. Przed uruchomieniem należy skontrolować poprawność podłączenia przewodów i ustawić próg zadziałania wyzwalacza TMD zgodnie z dokumentacją techniczną. Regularne przeglądy i testy działania są zalecane w ramach utrzymania parametrów znamionowych.

FAQ

• Jakie są główne zalety wyzwalacza TMD? Wyzwalacz termiczno-magnetyczny łączy w sobie dwie funkcje: ochronę przed przeciążeniami (działanie termiczne) i zwarciami (działanie magnetyczne), co zapewnia kompleksową ochronę instalacji przy minimalnym ryzyku uszkodzenia.
• Czy wyłącznik można stosować w instalacjach DC? Wyłącznik XT1B 160 TMD jest przeznaczony przede wszystkim do pracy w układach AC. Dla instalacji DC wymagane jest zastosowanie odpowiedniego modelu z zakresu serii XT.
• Jak dobrać próg zadziałania wyzwalacza TMD? Zakres regulacji 100-1000A pozwala dostosować czułość wyłącznika do specyficznych wymagań instalacji. Dokładne wartości należy określić na podstawie obliczeń zwarciowych i charakterystyki obciążenia – szczegółowe wytyczne znajdują się w dokumentacji technicznej produktu.
