Wyłączniki IEC, Frame 250, 200 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1220-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA12205EF320AA0

Opis i Kluczowe Cechy

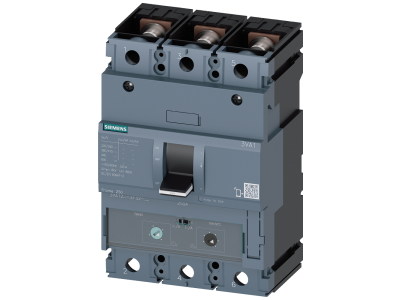

Wyłącznik kompaktowy Siemens 3VA1220-5EF32-0AA0 z serii SENTRON 3VA1 to urządzenie do ochrony instalacji przemysłowych i infrastruktury. Przeznaczony do pracy w sieciach 3-fazowych, zapewnia skuteczne wyłączanie w przypadku przeciążeń i zwarć. Jego rama (Frame) 250 oraz znamionowy prąd ciągły 200 A gwarantują bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Trzy bieguny umożliwiają kompleksową ochronę wszystkich faz. Dzięki klasie zdolności załączania M i prądowi zwarciowemu Icu = 55 kA przy 415 V AC wyłącznik radzi sobie z wysokimi prądami zwarciowymi, minimalizując zagrożenie dla dalszej części instalacji.

• Prąd znamionowy In = 200 A: zapewnia pewne prowadzenie prądu roboczego i odporność na długotrwałe obciążenie bez ryzyka przegrzania.
• Zdolność wyłączania zwarciowego Icu = 55 kA przy 415 V AC: skutecznie przerywa prądy zwarciowe o bardzo dużej wartości, chroniąc urządzenia i przewody.
• Wyzwalacz termomagnetyczny (TM) z nastawą prądu przeciążeniowego Ir = 140…200 A oraz zwarciowego Ii = 5…10 × In: umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do chronionego obwodu.
• Przyłącze płaskie śrubowe: ułatwia pewne i trwałe podłączenie przewodów o odpowiednim przekroju, zmniejszając ryzyko poluzowania połączenia.
• Wspólna platforma wyposażenia dla serii 3VA1 i 3VA2: modułowe i łatwe w montażu wewnętrzne akcesoria (np. wyzwalacze wzorcowe, styki pomocnicze, napędy silnikowe) upraszczają konfigurację i rozbudowę rozdzielnicy.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1220-5EF32-0AA0 spełnia wymagania norm międzynarodowych IEC dla wyłączników do ochrony instalacji i silników. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów w rozdzielnicach przemysłowych i infrastrukturalnych, gdzie wymagana jest wysoka zdolność zwarciowa oraz elastyczność konfiguracji. Szczególnie sprawdza się w aplikacjach wymagających zabezpieczenia przeciążeniowego i zwarciowego odbiorników o dużym poborze prądu.

• Ochrona głównych obwodów rozdzielnic w halach produkcyjnych i budynkach użyteczności publicznej – zabezpiecza przed skutkami przeciążeń i zwarć w sieciach zasilających.
• Ochrona rozruszników silnikowych i bezpośrednie zabezpieczenie silników elektrycznych – wyzwalacz TM pozwala na dopasowanie charakterystyki do prądów rozruchowych.
• Stosowanie w układach z wyłącznikiem głównym (przełącznikiem) lub odłącznikiem izolacyjnym – może pełnić funkcję wyłącznika głównego w obwodzie.
• Infrastruktura krytyczna (centra danych, szpitale, obiekty przemysłowe) – wysoki Icu zapewnia ciągłość zasilania i bezpieczeństwo instalacji przy zwarciu.

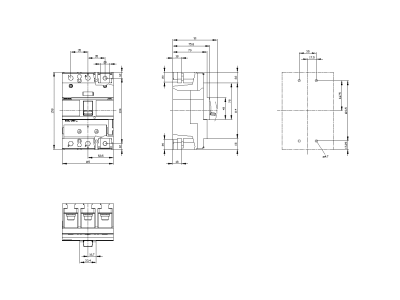

Wskazówki Montażowe

Montaż i podłączenie wyłącznika kompaktowego może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się w rozdzielnicy na płycie montażowej (wersja stała) lub za pomocą podstaw wtykowych (opcjonalnie). Przyłącze płaskie śrubowe wymaga dokręcenia śrub z momentem zgodnym z dokumentacją producenta – zbyt mała siła może prowadzić do przegrzewania się połączenia. Przekrój przewodów powinien być dobrany do prądu 200 A oraz warunków środowiskowych (temperatura, sposób ułożenia). Należy również uwzględnić maksymalne dopuszczalne temperatury zacisków. Po zakończeniu montażu wykonać pomiary rezystancji izolacji oraz sprawdzić poprawność działania wyzwalaczy.

FAQ

• Czy wyłącznik ma podświetlenie lub wskaźnik stanu? Wyłącznik kompaktowy 3VA1220 nie jest wyposażony fabrycznie w podświetlenie. Stan pracy (załączony/wyłączony/wyzwolony) sygnalizowany jest mechanicznym położeniem dźwigni oraz widoczną czerwoną/zieloną wskazówką w okienku (w zależności od wersji). Możliwe jest jednak zamontowanie dodatkowych styków pomocniczych sygnalizujących położenie zestyków głównych.
• Jaki stopień ochrony ma to urządzenie? Podana w danych technicznych wartość stopnia ochrony (IP) dotyczy wyłącznika w obudowie rozdzielnicy. Dla samego aparatu w warunkach montażu wewnętrznego w typowej rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem). W przypadku montażu na zewnątrz należy zastosować odpowiednią obudowę.
• Czy wyzwalacz termomagnetyczny jest regulowany? Tak, wyzwalacz TM w tym modelu umożliwia regulację prądu przeciążeniowego Ir w zakresie 140…200 A oraz prądu zwarciowego Ii w zakresie 5…10 × In (czyli 1000…2000 A). Umożliwia to dopasowanie charakterystyki do konkretnego odbiornika.
