Wyłączniki IEC, Frame 250, 250 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1225-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA12255EF320AA0

Opis i Kluczowe Cechy

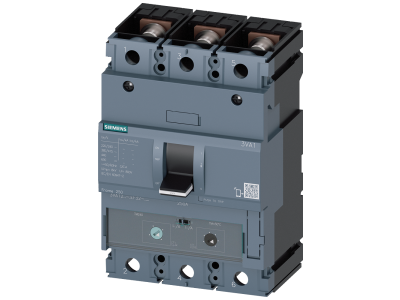

Wyłącznik kompaktowy Siemens 3VA1225-5EF32-0AA0 z serii SENTRON 3VA1 to trójbiegunowe urządzenie ochronne o Frame 250, zaprojektowane do zastosowań przemysłowych i infrastrukturalnych. Prąd znamionowy In = 250 A w połączeniu z wysoką zdolnością wyłączania Icu = 55 kA przy 415 V AC gwarantuje skuteczne przerywanie zwarć w obwodach o znacznym obciążeniu, minimalizując ryzyko uszkodzenia instalacji. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowy TM240 z regulacją przeciążeniową Ir = 175…250 A i zwarciową Ii = 5…10 × In, zapewnia precyzyjne dopasowanie zabezpieczenia do chronionego odbiornika. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Prąd znamionowy In = 250 A: bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków, odpowiednia dla silników i rozruszników.
• Zdolność wyłączania Icu = 55 kA przy 415 V AC: wysoka skuteczność przerywania zwarć, chroniąca urządzenia i personel w wymagających instalacjach przemysłowych.
• Wyzwalacz termomagnetyczny TM240 z regulacją (Ir = 175…250 A, Ii = 5…10 × In): elastyczne dostosowanie charakterystyki zabezpieczenia do specyfiki odbiornika, eliminacja zbędnych wyłączeń przy rozruchu silników.
• Konstrukcja kompaktowa 3-biegunowa: oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej wydajności ochronnej.
• Wspólna platforma wyposażenia dla serii 3VA1 i 3VA2: łatwa rozbudowa o akcesoria (wyzwalacze wzrostowe, styki pomocnicze, napędy) – jeden system dla różnych wielkości wyłączników.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1225-5EF32-0AA0 spełnia wymagania norm międzynarodowych IEC (International Electrotechnical Commission) oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Jest przeznaczony do stosowania w instalacjach ochronnych zgodnie z wytycznymi producenta.

Zastosowanie

Model 3VA1225-5EF32-0AA0 sprawdza się w szerokim zakresie aplikacji przemysłowych oraz infrastrukturalnych, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa.

• Ochrona rozruszników silnikowych przed zwarciami i przeciążeniami – idealny jako wyłącznik ochronny rozrusznika.
• Zabezpieczenie silników elektrycznych o prądzie znamionowym do 250 A w układach bezpośredniego rozruchu.
• Ochrona obwodów głównych w rozdzielnicach przemysłowych i komercyjnych (moc do ~130 kW przy 400 V).
• Zastosowanie w instalacjach infrastrukturalnych, np. w zasilaniu centrów danych, hal produkcyjnych czy obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego Siemens 3VA1225-5EF32-0AA0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu stałego lub techniką wtykową (zależnie od konfiguracji rozdzielnicy). Przyłącze płaskie śrubowe wymaga dokręcenia śrub momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobierz w oparciu o obciążalność prądową i wartość prądu znamionowego 250 A. Wyłącznik nie jest przystosowany do montażu na szynie TH35 – wymaga stabilnej płyty montażowej.

FAQ

• Jaka jest zdolność wyłączania Icu tego wyłącznika? Zdolność wyłączania zwarciowego Icu wynosi 55 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę w instalacjach o dużym potencjale zwarciowym.
• Jak reguluje się prąd przeciążeniowy i zwarciowy? Zakres regulacji przeciążeniowej Ir wynosi od 175 A do 250 A, a zwarciowej Ii od 5 do 10-krotności prądu znamionowego (5…10 × In = 1250…2500 A). Regulacji dokonuje się za pomocą pokręteł na wyzwalaczu termomagnetycznym TM240.
• Czy ten wyłącznik nadaje się do ochrony silników? Tak, jest przeznaczony do ochrony rozruszników i silników elektrycznych. Dzięki charakterystyce termomagnetycznej i możliwości regulacji prądu przeciążeniowego można go precyzyjnie dopasować do prądu znamionowego silnika.
