Wyłączniki IEC, Frame 160, 100 A, 4-bieg., 36 kA, TM, FTFM, przyłącze zaciskowe | 3VA1110-4ED46-0AA0 Siemens

Alternatywny kod produktu: 3VA11104ED460AA0

Opis i Kluczowe Cechy

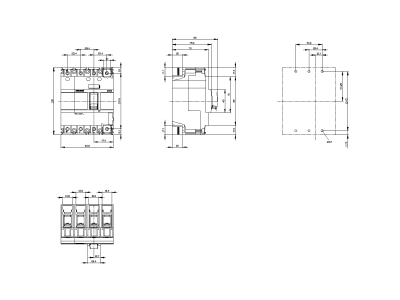

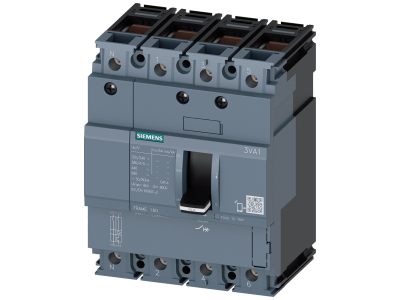

Wyłącznik kompaktowy Siemens 3VA1110‑4ED46‑0AA0 (seria 3VA1, Frame 160) to czterobiegunowe urządzenie ochronne o prądzie znamionowym 100 A i zdolności łączeniowej zwarciowej Icu = 36 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowo‑zwarciowy typu FTFM z nastawionym na stałe prądem przeciążeniowym Ir = 100 A oraz progiem zwarciowym Ii = 10 × In. Przyłącze zaciskowe ułatwia szybki i pewny montaż w rozdzielnicach przemysłowych. Dzięki zwartej budowie i wydajnej charakterystyce TM210 zapewnia niezawodną ochronę instalacji i odbiorników w obwodach o znacznym obciążeniu.

• Prąd znamionowy In = 100 A: umożliwia bezpieczne zasilanie dużych odbiorników i obwodów bez ryzyka przegrzania – idealny do rozdzielnic głównych i aplikacji przemysłowych.
• Zdolność łączeniowa zwarciowa Icu = 36 kA (415 V AC): gwarantuje skuteczne wyłączenie prądów zwarciowych, chroniąc ludzi i urządzenia przed skutkami awarii.
• Termomagnetyczny wyzwalacz TM – stały Ir = 100 A, Ii = 10 × In: eliminuje konieczność regulacji, zapewniając powtarzalną i pewną charakterystykę ochrony przeciążeniowej i zwarciowej.

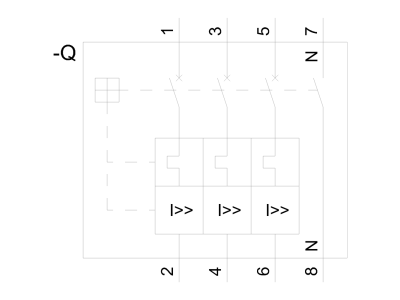

• 4‑biegunowa konstrukcja (przewód neutralny bez ochrony): nadaje się do obwodów trójfazowych z neutralnym, w których ochrona neutralnego nie jest wymagana – redukuje zbędne elementy w instalacji.
• Przyłącze zaciskowe: umożliwia szybkie, bezpieczne i trwałe podłączenie przewodów, skracając czas montażu i minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany zgodnie z wymaganiami norm IEC dotyczących łączników niskonapięciowych oraz posiada oznaczenie CE. Spełnia standardy bezpieczeństwa stosowane w zastosowaniach przemysłowych i infrastrukturalnych, gwarantując niezawodność w ochronie urządzeń i instalacji.

Zastosowanie

Dzięki parametrom 100 A i 36 kA wyłącznik Siemens 3VA1110‑4ED46‑0AA0 znajduje zastosowanie w obwodach wymagających skutecznej ochrony przed przeciążeniem i zwarciem. Jest przeznaczony do montażu stałego w rozdzielnicach oraz szafach sterowniczych.

• Ochrona rozruszników silników elektrycznych – zabezpiecza przed skutkami przeciążeń i zwarć w linii zasilającej.
• Zasilanie i zabezpieczenie obwodów odbiorczych w maszynach i urządzeniach przemysłowych.
• Główne wyłączniki w rozdzielnicach nn w obiektach infrastruktury (budynki, hale produkcyjne, magazyny).
• Zastosowanie jako wyłącznik wejściowy w układach dystrybucji energii o prądzie znamionowym do 100 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego (przyłącze zaciskowe) na płycie montażowej lub w rozdzielnicy zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 100 A oraz temperatury otoczenia. Momenty dokręcania zacisków muszą być zgodne z danymi podanymi w karcie katalogowej – zbyt mała siła może spowodować przegrzanie, zbyt duża uszkodzenie zacisku. Przed włączeniem napięcia sprawdzić poprawność podłączenia faz i przewodu neutralnego (neutralny nie jest chroniony).

FAQ

• Czy prąd przeciążeniowy Ir jest regulowany? Nie. W modelu 3VA1110‑4ED46‑0AA0 prąd przeciążeniowy Ir = 100 A jest nastawiony na stałe w fabryce. Nie wymaga regulacji, co eliminuje ryzyko błędnych ustawień.
• Jaka jest zdolność łączeniowa zwarciowa przy napięciu 415 V AC? Icu wynosi 36 kA. Wartość ta odpowiada klasie zdolności załączania S i zapewnia bezpieczne wyłączenie wysokich prądów zwarciowych typowych dla sieci przemysłowych.
• Czy wyłącznik chroni przewód neutralny? Nie. Przewód neutralny nie jest objęty ochroną przez wyzwalacz. Wyłącznik przeznaczony jest do układów, w których wymagane jest zabezpieczenie tylko trzech faz, a neutralny może być podłączony bez wyłączania (np. w sieciach TN‑C niezalecane – należy stosować odpowiednie rozwiązania).
