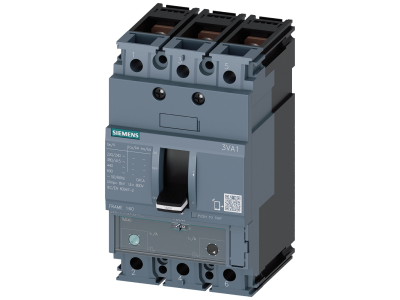

Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1116-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11163EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1116-3EF32-0AA0 z serii SENTRON 3VA1 przeznaczony jest do ochrony instalacji, rozruszników i silników w zastosowaniach przemysłowych oraz infrastrukturalnych. Wyposażony w termomagnetyczny wyzwalacz ATAM (regulowany prąd przeciążeniowy i zwarciowy) zapewnia skuteczne odłączanie obwodów przy prądzie znamionowym In = 160 A i zdolności łączeniowej zwarciowej Icu = 25 kA przy 415 V AC. Przyłącze płaskie śrubowe gwarantuje pewne i trwałe połączenie w rozdzielnicy.

• Prąd znamionowy In = 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed długotrwałym przeciążeniem bez ryzyka przegrzania styków.
• Zdolność łączeniowa Icu = 25 kA przy 415 V AC (klasa N): Gwarantuje skuteczne wyłączanie zwarć w sieciach przemysłowych, zapewniając wysoki poziom bezpieczeństwa instalacji i urządzeń.
• Wyzwalacz termomagnetyczny ATAM z regulacją Ir (112…160 A) i Ii (5…10 × In): Pozwala precyzyjnie dopasować charakterystykę wyzwalania do chronionego odbiornika, eliminując niepotrzebne zadziałania.
• Przyłącze płaskie śrubowe: Ułatwia szybki i pewny montaż w rozdzielnicach, redukując czas instalacji i ryzyko poluzowania połączeń.
• Jednolita platforma akcesoriów dla serii 3VA1 i 3VA2: Zapewnia elastyczność rozbudowy o wyposażenie dodatkowe (np. wyzwalacze wzrostowe, styki pomocnicze) bez konieczności zmiany konstrukcji wyłącznika.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1116-3EF32-0AA0 spełnia wymagania międzynarodowych norm IEC/EN dotyczących aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Seria 3VA1 została zaprojektowana do skutecznej ochrony rozruszników, silników oraz instalacji przemysłowych. Dzięki regulowanemu wyzwalaczowi termomagnetycznemu sprawdza się w aplikacjach wymagających precyzyjnego doboru parametrów zabezpieczeń.

• Ochrona głównych obwodów rozdzielnic w zakładach produkcyjnych i budynkach użyteczności publicznej.
• Zabezpieczenie rozruszników silników elektrycznych przed zwarciem i przeciążeniem.
• Stosowanie w systemach automatyki przemysłowej oraz w infrastrukturze (np. stacje pomp, wentylacja).
• Ochrona odbiorników o dużym poborze prądu wymagających selektywności wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) lub w systemie montażu stałego zgodnie z dokumentacją producenta. Momenty dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z instrukcją, uwzględniając prąd znamionowy 160 A. Zalecane jest stosowanie przewodów o odpowiedniej obciążalności prądowej.

FAQ

• Czy wyzwalacz ATAM jest regulowany? Tak, wyzwalacz termomagnetyczny ATAM umożliwia płynną regulację prądu przeciążeniowego Ir w zakresie 112…160 A oraz nastawę prądu zwarciowego Ii w zakresie 5…10 × In, co pozwala dopasować zabezpieczenie do chronionego odbiornika.
• Czy wyłącznik można rozbudować o akcesoria? Tak, seria 3VA1 i 3VA2 dzieli wspólną platformę wyposażenia dodatkowego, co umożliwia montaż m.in. wyzwalaczy wzrostowych, styków pomocniczych, napędów silnikowych czy przycisków testujących.
• Jaka jest zdolność łączeniowa zwarciowa tego modelu? Dla tego wyłącznika znamionowa zdolność łączeniowa zwarciowa Icu wynosi 25 kA przy napięciu 415 V AC (klasa N), co zapewnia skuteczne wyłączanie w typowych sieciach przemysłowych.
