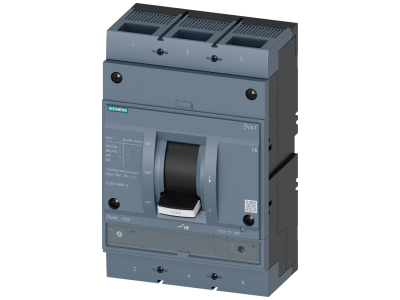

Wyłączniki IEC, Frame 1000, 800 A, 3-bieg., 70 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1580-6EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA15806EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy IEC Frame 1000 (symbol 3VA1580-6EF32-0AA0) o prądzie znamionowym 800A i klasie zdolności wyłączania 70kA przy 415V przeznaczony jest do ochrony rozruszników, silników elektrycznych i instalacji przemysłowych. Wbudowany wyzwalacz termomagnetyczny TM240 zapewnia ochronę przed przeciążeniami (Ir=560A…800A) i zwarciami (Ii=5…10xIn). Posiada przyłącze płaskie śrubowe, co umożliwia szybki i pewny montaż w szafach rozdzielczych.

• Zdolność wyłączania 70kA przy 415V: Zapewnia skuteczną ochronę nawet w trudnych warunkach zwarciowych, minimalizując ryzyko uszkodzeń instalacji.
• Wyzwalacz termomagnetyczny TM240: Ochrona przed przeciążeniami (560A–800A) i zwarciami (5–10xIn) zapewnia pełną ochronę obwodów.
• Przyłącze płaskie śrubowe: Umożliwia szybki montaż i demontaż, ułatwiając serwisowanie oraz modernizację instalacji.
• 3-biegunowa konstrukcja: Zapewnia pełną ochronę wszystkich faz instalacji elektrycznej.
• Frame 1000 – zwarta budowa: Oszczędza miejsce w szafach rozdzielczych, a jednolite wyposażenie dodatkowe ułatwia konfigurację.

Zgodność z Normami

Wyłącznik kompaktowy IEC Frame 1000 spełnia wymagania normy IEC 60947-2 oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego. Zaprojektowany zgodnie ze standardami ochrony przeciwpożarowej i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik kompaktowy 3VA1580-6EF32-0AA0 znajduje szerokie zastosowanie w instalacjach przemysłowych i infrastrukturze, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa i przeciwprzeciążeniowa.

• Ochrona rozruszników i silników elektrycznych w maszynach przemysłowych.
• Zabezpieczenie obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w systemach energetycznych budynków użyteczności publicznej i obiektów komercyjnych.
• Wyposażenie szaf sterowniczych w układy automatyki i napędów elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych. Przewody przyłączeniowe należy dokręcić zgodnie z zalecanym momentem obrotowym (sprawdzić w dokumentacji producenta). Po montażu konieczna jest weryfikacja poprawności działania wyzwalaczy oraz test zwarciowy. Regularne przeglądy techniczne wydłużają żywotność urządzenia.

FAQ

• Jaki jest zakres regulacji prądu znamionowego wyłącznika? Wyłącznik posiada regulację prądu znamionowego w zakresie 560A–800A, co pozwala na dostosowanie zabezpieczenia do konkretnego obwodu.
• Czy wyłącznik posiada funkcję rozruchowego wyłącznika ochronnego? Tak, wbudowany wyzwalacz TM240 zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, co czyni go odpowiednim do zabezpieczania silników.
• Jakie są zalecane odstępy izolacyjne przy montażu? Odstępy izolacyjne należy dostosować do lokalnych przepisów i norm, jednak typowo dla Frame 1000 zaleca się minimum 50mm między sąsiednimi urządzeniami.
