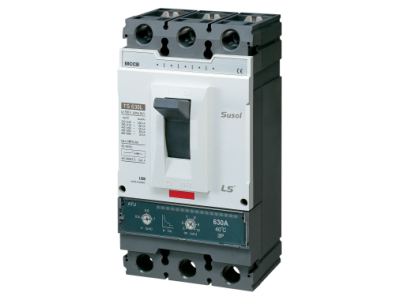

Wyłącznik kompaktowy serii TS 3P 630A Zabezpieczenie ATU 50kA TS630N ATU 630A 3P | TS630N ATU 630A 3P Aniro

Alternatywny kod produktu: 0108003200

Opis i Kluczowe Cechy

Wyłącznik kompaktowy serii TS, trójbiegunowy (3P), o prądzie znamionowym 630 A i zdolności zwarciowej 50 kA. Wyposażony w zintegrowany wyzwalacz ATU (przeciążeniowo-zwarciowy), zapewnia kompleksową ochronę obwodów o wysokim zapotrzebowaniu na moc. Solidna konstrukcja dedykowana do rozdzielnic głównych i przemysłowych.

• Prąd znamionowy 630 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przeciążenia styków.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączenie prądów zwarciowych, chroniąc instalację i personel.
• Trzybiegunowy (3P): dedykowany do zabezpieczania obwodów trójfazowych w systemach przemysłowych i komercyjnych.
• Wyzwalacz ATU (termiczny i zwarciowy): zintegrowana ochrona przeciążeniowa i zwarciowa, eliminuje konieczność stosowania dodatkowych przekaźników.
• Kompaktowa obudowa: oszczędność miejsca w rozdzielnicy, łatwy dostęp do zacisków dla instalatora.

Zgodność z Normami

Produkt spełnia wymagania aktualnych norm europejskich (EN) oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Dokładne numery norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Wyłącznik kompaktowy TS630N ATU stosowany jest w obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej, szczególnie przy wysokich prądach roboczych i dużych mocach zwarciowych.

• Zabezpieczenie główne w tablicach rozdzielczych budynków przemysłowych i handlowych.
• Ochrona linii kablowych oraz odbiorników o dużym poborze mocy (silniki, transformatory, piece).
• Stosowany jako wyłącznik główny w instalacjach trójfazowych o prądzie do 630 A.
• W systemach automatyki przemysłowej wymagających wysokiej zdolności zwarciowej (50 kA) i pewności wyłączenia.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wyłącznik montuje się na płycie montażowej rozdzielnicy; przewody przyłączeniowe dobrać do prądu znamionowego 630 A (zalecany przekrój zgodny z normami). Momenty dokręcania zacisków stosować według instrukcji producenta. Należy zapewnić odpowiednią wentylację i odstępy od innych urządzeń.

FAQ

• Jaki jest stopień ochrony IP tego wyłącznika? W dostępnych danych nie podano stopnia ochrony. Standardowo wyłączniki kompaktowe przeznaczone do montażu w rozdzielnicach mają IP20 dla części zaciskowych – zaleca się montaż w szafie o odpowiednim stopniu ochrony.
• Czy wyłącznik posiada wyzwalacz termiczny i zwarciowy? Tak, wyzwalacz ATU łączy funkcje zabezpieczenia przeciążeniowego (termicznego) i zwarciowego (elektromagnetycznego), zapewniając kompleksową ochronę obwodu.
• Jaka jest szerokość modułu (w ilości modułów 18 mm)? Szerokość modułu nie została podana w dostępnych danych – wyłączniki kompaktowe zazwyczaj podaje się w wymiarach fizycznych, a nie w modułach DIN. Należy sprawdzić kartę katalogową producenta.
