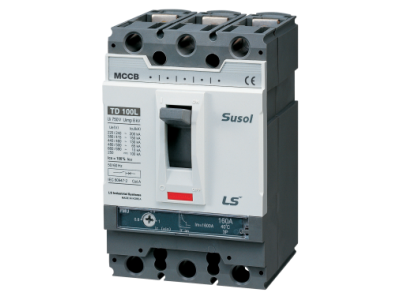

Wyłącznik kompaktowy mocy,serii FMU 80A3P.Nastawialny wyzwalacz termiczny,nienastawialny wyzwala | TD100N FMU 80A 3P Aniro

Alternatywny kod produktu: 0102009500

Opis i Kluczowe Cechy

Symbol TD100N FMU 80A 3P to wyłącznik kompaktowy mocy serii FMU, przeznaczony do ochrony obwodów trójfazowych. Urządzenie wyposażono w nastawialny wyzwalacz termiczny oraz nienastawialny wyzwalacz zwarciowy, co zapewnia precyzyjną ochronę przeciążeniową i szybkie wyłączenie przy zwarciu.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• 3 bieguny (3P): Umożliwia jednoczesne zabezpieczenie wszystkich faz w sieci trójfazowej, co zwiększa niezawodność i upraszcza montaż.
• Nastawialny wyzwalacz termiczny: Pozwala dostosować próg zadziałania do charakterystyki odbiornika (np. silnika), eliminując niepotrzebne wyłączenia.
• Nienastawialny wyzwalacz zwarciowy: Reaguje natychmiast przy przekroczeniu ustalonego poziomu prądu zwarciowego, chroniąc instalację przed skutkami zwarcia.
• Kompaktowa konstrukcja serii FMU: Zapewnia łatwy montaż w rozdzielnicach głównych i podrozdzielnicach, oszczędzając miejsce w szafie.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa (dyrektywa niskonapięciowa 2014/35/UE) oraz posiada certyfikat CE. Zaprojektowano go zgodnie z wymaganiami standardów DIN dla wyłączników kompaktowych, co gwarantuje niezawodność i trwałość w warunkach przemysłowych.

Zastosowanie

Wyłącznik kompaktowy FMU 80A 3P sprawdzi się w różnorodnych instalacjach elektrycznych, szczególnie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe obwodów trójfazowych.

• Główna ochrona rozdzielnic przemysłowych i komercyjnych.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i innych odbiorników trójfazowych.
• Ochrona obwodów zasilających maszyny i urządzenia w zakładach produkcyjnych.
• Zastosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania śrub oraz zalecany przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj o prawidłowym doborze wkładek zwarciowych (jeśli wymagane) oraz o zachowaniu odstępów izolacyjnych.

FAQ

• Czy wyzwalacz termiczny w tym wyłączniku jest regulowany? Tak, wyzwalacz termiczny jest nastawialny – można dostosować jego próg zadziałania do charakterystyki chronionego odbiornika, co zwiększa precyzję ochrony przeciążeniowej.
• Czy wyzwalacz zwarciowy można regulować? Nie, wyzwalacz zwarciowy jest nienastawialny i zadziała przy określonym, stałym poziomie prądu zwarciowego, zapewniając szybkie wyłączenie bez możliwości zmiany nastaw.
• Do jakich zastosowań polecany jest ten wyłącznik? Wyłącznik przeznaczony jest do ochrony obwodów trójfazowych o prądzie znamionowym do 80 A, szczególnie w instalacjach przemysłowych, gdzie wymagana jest ochrona silników, rozdzielnic głównych oraz odbiorników o znacznym poborze mocy.
