Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1110-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11103EF320AA0

Opis i Kluczowe Cechy

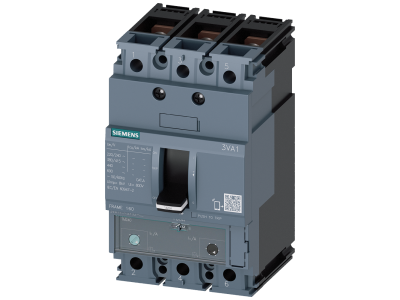

Wyłącznik kompaktowy Siemens 3VA1, symbol 3VA1110-3EF32-0AA0, w obudowie Frame 160, przeznaczony do ochrony rozruszników i silników. Trzybiegunowy wyłącznik o znamionowym prądzie In = 100 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a zdolność łączeniowa Icu = 25 kA przy 415 V AC gwarantuje skuteczne wyłączanie w przypadku zwarcia. Wyzwalacz termomagnetyczny TM umożliwia precyzyjne dopasowanie zabezpieczeń do chronionego odbiornika.

• Znamionowy prąd In = 100 A: Bezpieczna praca przy ciągłym obciążeniu do 100 A bez ryzyka przegrzania głównych styków wyłącznika.
• Icu = 25 kA przy 415 V AC: Wysoka zdolność wyłączania zwarć – pewne odcięcie prądu zwarciowego w warunkach przemysłowych.
• Regulacja prądu przeciążeniowego Ir 70…100 A: Możliwość dokładnego ustawienia wyzwalacza termicznego pod kątem rzeczywistego obciążenia silnika lub instalacji.
• Regulacja prądu zwarciowego Ii 5…10 × In: Umożliwia selektywność w układach rozdzielczych – wyłącznik reaguje dopiero przy odpowiednio wysokim prądzie zwarciowym.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów – łatwy montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania norm IEC dla wyłączników kompaktowych stosowanych w ochronie obwodów i silników. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik kompaktowy 3VA1 został zaprojektowany do ochrony instalacji oraz odbiorników silnikowych w przemyśle i infrastrukturze. Sprawdza się w układach wymagających niezawodnego zabezpieczenia przeciążeniowego i zwarciowego.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem – jako rozruchowy wyłącznik ochronny.
• Ochrona rozruszników silników – gwarantuje bezpieczne wyłączenie w przypadku przekroczenia dopuszczalnych parametrów.
• Zabezpieczanie obwodów odbiorczych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowanie w obiektach infrastruktury (budynki użyteczności publicznej, centra danych) tam, gdzie wymagana jest wysoka zdolność zwarciowa.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik przeznaczony jest do montażu stałego (na płycie) lub wtykowego (zgodnie z danymi producenta). Przekrój przewodów dobierz do prądu znamionowego 100 A oraz warunków zwarciowych. Momenty dokręcania śrub przyłączeniowych – stosuj się do dokumentacji technicznej dostarczonej z urządzeniem. Po zamontowaniu sprawdź poprawność działania wyzwalacza.

FAQ

• Czy wyłącznik ma podświetlenie? W standardowej wersji 3VA1 nie ma podświetlenia; opcjonalne akcesoria (np. sygnalizacja) mogą być dobierane z oferty wyposażenia dodatkowego.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnej wartości IP w danych katalogowych. Typowo dla wyłączników kompaktowych montowanych wewnątrz rozdzielnic przyjmuje się ochronę IP20; zaleca się montaż w obudowie o odpowiednim stopniu szczelności.
• Jaką funkcję pełni wyzwalacz ATAM? ATAM to oznaczenie wyzwalacza termomagnetycznego z funkcją ochrony silnika. Umożliwia ustawienie prądu przeciążeniowego Ir w zakresie 70–100 A oraz prądu zwarciowego Ii w zakresie 5–10 × In, co pozwala dopasować charakterystykę wyłączenia do konkretnego silnika.
