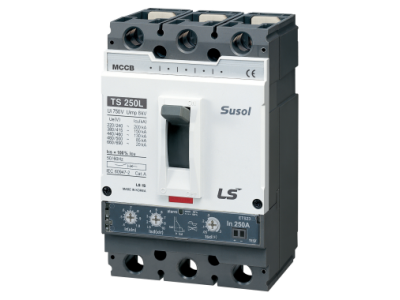

Wyłącznik kompaktowy LS Electric 3polowy, In=160A, wyzwalacz ETS - elektroniczny wyzwalacz termiczn | TS250N ETS23 160A 3P Aniro

Opis i Kluczowe Cechy

Wyłącznik kompaktowy LS Electric 3-biegunowy o prądzie znamionowym 160A z elektronicznym wyzwalaczem termicznym ETS to urządzenie przeznaczone do ochrony obwodów mocy przed przeciążeniami i zwarciami. Wysoka zdolność łączeniowa zapewnia niezawodną pracę w instalacjach przemysłowych, rozdzielniach i szafach sterowniczych. Elektroniczny wyzwalacz termiczny gwarantuje precyzyjne reagowanie na przeciążenia, minimalizując ryzyko uszkodzenia chronionych obwodów.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o wysokim zapotrzebowaniu na moc, charakterystycznych dla przemysłu, maszyn i dużych instalacji.
• 3-biegunowa konstrukcja: Odpowiada za jednoczesne wyłączanie wszystkich faz w obwodzie trójfazowym, co eliminuje ryzyko pracy na dwóch fazach.
• Elektroniczny wyzwalacz termiczny ETS: Precyzyjne wykrywanie przeciążeń i szybkie reagowanie – zwiększa niezawodność ochrony i trwałość instalacji.
• Wysoka zdolność łączeniowa: Zapewnia pewne wyłączanie nawet przy dużych prądach zwarciowych, co jest kluczowe w układach mocy.
• Kompaktowa budowa: Umożliwia montaż w standardowych rozłącznikach bez konieczności modyfikacji obudowy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym normy PN-EN 60947-2. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik kompaktowy LS Electric 3-biegunowy z wyzwalaczem ETS znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności ochrony obwodów mocy.

• Ochrona głównych obwodów zasilania w rozdzielniach przemysłowych i budynkowych.
• Zabezpieczanie obwodów maszyn i urządzeń o wysokim poborze mocy.
• Stosowanie w szafach sterowniczych jako główne zabezpieczenie linii.
• Instalacje wymagające precyzyjnego reagowania na przeciążenia, np. napędy, piece przemysłowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w sposób zapewniający odpowiednie chłodzenie – zachować minimalne odstępy od innych urządzeń zgodnie z dokumentacją techniczną. Przewody należy podłączać z odpowiednim momentem dokręcania, aby zapewnić pewny kontakt elektryczny. Po montażu należy przeprowadzić testy działania wyzwalacza ETS pod obciążeniem próbnym.

FAQ

• Czy wyłącznik posiada zabezpieczenie zwarciowe? Tak – konstrukcja wyłącznika zapewnia ochronę zarówno przed przeciążeniami (wyzwalacz ETS), jak i zwarciami (wyzwalacz elektromagnetyczny wbudowany w konstrukcję).
• Jaki jest zakres regulacji wyzwalacza ETS? Dokładny zakres regulacji nie został podany w dostępnych danych. Szczegóły znajdują się w dokumentacji technicznej producenta.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak – jego konstrukcja jest dostosowana do montażu na standardowej szynie DIN 35 mm, co ułatwia integrację z innymi aparatami modułowymi.
