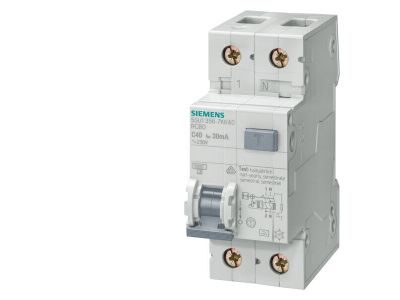

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 1P+N, typ AC, 30mA char. B In: 6A Un AC: 230V | 5SU1356-0KK06 Siemens

Alternatywny kod produktu: 5SU13560KK06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 5SU1356-0KK06 to kompaktowe urządzenie łączące w sobie funkcję zabezpieczenia nadprądowego i różnicowoprądowego. Prąd znamionowy 6 A oraz charakterystyka B gwarantują selektywną ochronę obwodów o małym obciążeniu, natomiast czułość 30 mA zapewnia skuteczną ochronę przeciwporażeniową w instalacjach niskiego napięcia. Model przeznaczony do sieci 230 V AC, w konfiguracji 1P+N, z prądem zwarciowym 6 kA.

• Prąd znamionowy 6 A, charakterystyka B: Precyzyjne zabezpieczenie przed przeciążeniami i zwarciami w obwodach oświetleniowych, gniazdowych i sterowniczych – szybkie wyłączenie bez zbędnych zadziałań.
• Znamionowy prąd różnicowy 30 mA, typ AC: Skuteczna ochrona przeciwporażeniowa w sieciach prądu przemiennego z sinusoidalnymi prądami różnicowymi, zgodnie z wymogami ochrony w instalacjach domowych i biurowych.
• Zdolność zwarciowa 6 kA: Odporność na wysokie prądy zwarciowe w typowych warunkach sieci niskiego napięcia, co zwiększa trwałość i niezawodność wyłącznika.
• Konstrukcja 1P+N: Łatwy montaż w rozdzielnicach jedno- i trójfazowych z osobnym zaciskiem dla przewodu neutralnego, co upraszcza okablowanie.
• Uniwersalność kombinowanego RCBO: Oszczędność miejsca – jedno urządzenie zastępuje dwa (wyłącznik nadprądowy + wyłącznik różnicowoprądowy), redukując liczbę aparatów na szynie.

Zgodność z Normami

Wyłącznik 5SU1356-0KK06 spełnia wymagania odpowiednich norm europejskich, posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami niskonapięciowymi, co gwarantuje bezpieczną eksploatację w instalacjach budynkowych.

Zastosowanie

Kompaktowy RCBO 5SU1356-0KK06 doskonale sprawdza się w obwodach o małym poborze mocy, gdzie wymagana jest zarówno ochrona nadprądowa, jak i różnicowoprądowa. Typowe scenariusze użycia:

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w pomieszczeniach o podwyższonym ryzyku porażenia (łazienki, kuchnie).
• Zastosowanie w małych rozdzielnicach mieszkaniowych, jako indywidualne zabezpieczenie obwodów.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest szybka i selektywna reakcja na zwarcia i upływności.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy przy bezwzględnie odłączonym napięciu. Przekrój przewodów dobrać zgodnie z obciążalnością prądową obwodu (dla 6 A zalecany przekrój min. 1,5 mm²). Moment dokręcania zacisków oraz ewentualne inne szczegóły montażowe należy sprawdzić w dokumentacji producenta i przestrzegać ich. Przed ponownym załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie – model 5SU1356-0KK06 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie mechanizmu.
• Jaki jest typ zabezpieczenia różnicowoprądowego? Jest to wyłącznik typu AC, czuły na sinusoidalne prądy różnicowe. Nie nadaje się do pulsujących prądów stałych (do takich zastosowań zalecany jest typ A).
• Czy do montażu potrzebny jest przewód neutralny N? Tak – w konfiguracji 1P+N wymagane jest podłączenie przewodu neutralnego, ponieważ wyłącznik kontroluje różnicę prądów między fazą a neutralnym.
