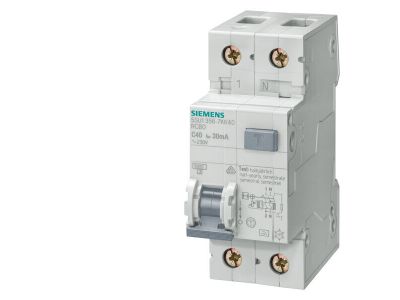

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 1P+N, typ A, 30mA char. C In: 10A Un AC: 230V | 5SU1356-7KK10 Siemens

Alternatywny kod produktu: 5SU13567KK10

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 5SU1356-7KK10 to kompaktowe urządzenie łączące funkcję ochrony przeciwporażeniowej (prąd różnicowy 30 mA, typ A) oraz zabezpieczenia przeciążeniowo-zwarciowego (charakterystyka C, prąd znamionowy 10 A, zdolność zwarciowa 6 kA). Przeznaczony do jednofazowych obwodów prądu przemiennego 230 V, montowany na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 10 A i charakterystyka C: gwarantuje selektywne wyłączanie w przypadku przeciążeń i zwarć w typowych obwodach odbiorczych, takich jak gniazda wtyczkowe czy oświetlenie, przy jednoczesnym zniwelowaniu ryzyka zbędnych zadziałań od prądów rozruchowych.
• Znamionowy prąd różnicowy 30 mA, typ A: zapewnia ochronę przeciwporażeniową przy dotyku bezpośrednim i pośrednim, wykrywając zarówno prądy sinusoidalne, jak i pulsujące wyprostowane, co podnosi bezpieczeństwo użytkowników.
• Zdolność zwarciowa 6 kA: umożliwia bezpieczne wyłączenie zwarć o wysokim prądzie w typowych sieciach niskiego napięcia, bez ryzyka uszkodzenia aparatu i instalacji.
• Budowa 1P+N: chroni przewód fazowy i neutralny w jednej obudowie, co upraszcza montaż i oszczędza miejsce w rozdzielnicy.
• Charakterystyka C (5–10 × In): optymalna dla obwodów z obciążeniami indukcyjnymi lub silnikowymi, gdzie występują krótkotrwałe prądy rozruchowe – wyłącznik nie zadziała wtedy fałszywie, a jednocześnie szybko reaguje na rzeczywiste zwarcia.

Zgodność z Normami

Wyłącznik RCBO 5SU1356-7KK10 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w instalacjach niskiego napięcia, co gwarantuje bezpieczeństwo i niezawodność w codziennej eksploatacji.

Zastosowanie

Dzięki połączeniu ochrony różnicowoprądowej i nadprądowej w jednym urządzeniu, RCBO doskonale sprawdza się w miejscach wymagających szczególnego bezpieczeństwa i oszczędności miejsca w rozdzielnicy. Stosowany jest przede wszystkim w instalacjach mieszkaniowych, biurowych i małych obiektach usługowych.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach mieszkalnych – zapewnia bezpieczeństwo przeciwporażeniowe oraz zabezpiecza przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów oświetleniowych, zwłaszcza w łazienkach, kuchniach i innych strefach mokrych, gdzie wymagany jest prąd różnicowy 30 mA.
• Zastosowanie w rozdzielnicach jako indywidualne zabezpieczenie obwodu – eliminuje konieczność stosowania oddzielnego wyłącznika różnicowoprądowego i nadprądowego, oszczędzając miejsce i upraszczając schemat.
• Montaż w instalacjach z siecią TN-S lub TN-C-S (230 V AC) – typowy dla nowych i modernizowanych budynków.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika RCBO mogą być wykonywane wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów doprowadzających i odprowadzających dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. Po instalacji należy przeprowadzić próbę działania (test przyciskiem „T”).

FAQ

• Czy ten wyłącznik nadaje się do ochrony przeciwporażeniowej w łazience? Tak, znamionowy prąd różnicowy 30 mA i typ A (wykrywający prądy pulsujące) spełniają wymagania dla stref mokrych w budynkach mieszkalnych. Zastosowanie zgodne z normami instalacyjnymi.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony wynosi IP20. Oznacza to ochronę przed ciałami stałymi >12 mm, ale nie przed wilgocią – wymagana jest obudowa rozdzielnicy o odpowiednim IP.
• Czy mogę go użyć w sieci trójfazowej? Nie, model 1P+N przeznaczony jest tylko do obwodów jednofazowych 230 V AC. W sieci trójfazowej należy stosować odpowiednie RCBO 3P+N lub 4P.
