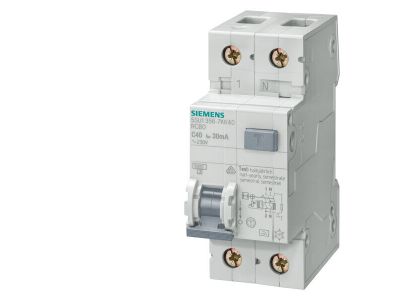

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 1P+N, typ A, 30mA char. B In: 25A Un AC: 230V | 5SU1356-6KK25 Siemens

Alternatywny kod produktu: 5SU13566KK25

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o symbolu 5SU1356-6KK25 łączy w jednym module funkcje zabezpieczenia nadprądowego i różnicowoprądowego. Zaprojektowany do sieci 230V AC, oferuje prąd znamionowy 25A (charakterystyka B) oraz czułość 30mA (typ A). Zdolność zwarciowa 6kA zapewnia ochronę w typowych instalacjach niskiego napięcia.

• Prąd znamionowy 25A (char. B): Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. gniazd wtyczkowych w mieszkaniach i biurach, bez ryzyka przegrzania przewodów.
• Prąd różnicowy 30mA typ A: Skuteczna ochrona przeciwporażeniowa – wykrywa zarówno sinusoidalne, jak i pulsujące prądy różnicowe, typowe dla urządzeń z elektroniką (np. pralki, lodówki).
• Zdolność zwarciowa 6kA: Odporność na zwarcia w sieci 230V AC, gwarantująca niezawodne wyłączenie w przypadku awarii.
• Konfiguracja 1P+N: Kompaktowa budowa do obwodów jednofazowych – chroni przewód fazowy i neutralny, zajmując tylko jeden moduł szerokości (szyna TH35).
• Charakterystyka B: Szybkie wyzwalanie przy prądzie 3-5 krotności In, idealne do zabezpieczania obwodów odbiorczych o niskim prądzie rozruchu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane rozwiązania gwarantują zgodność z dyrektywami niskonapięciowymi i kompatybilnością elektromagnetyczną. Dla szczegółowych danych dotyczących konkretnych norm należy odwołać się do dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik RCBO 5SU1356-6KK25 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz małych obiektach komercyjnych. Łączy w sobie ochronę przeciwporażeniową i przeciążeniowo-zwarciową, co upraszcza projektowanie instalacji.

• Ochrona obwodów gniazd wtyczkowych w gospodarstwach domowych (kuchnia, salon, sypialnia).
• Zabezpieczenie linii zasilających urządzenia z przetwornicami lub prostownikami (pralki, zmywarki, lodówki).
• Stosowanie w instalacjach TNS, TNC-S oraz TT, jako wyłącznik główny lub odbiorczy.
• Ochrona przeciwporażeniowa w obwodach oświetleniowych i sterowania (np. oświetlenie LED z zasilaczami).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest trwale rozłączony. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Używaj przewodów o przekroju dobranym do prądu znamionowego 25A (min. 2,5 mm² wg norm). Moment dokręcania śrub zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta (zwykle ok. 2,5 Nm). Sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Czy wyłącznik nadaje się do obwodów z wyższymi harmonicznymi (np. falowniki)? Tak, typ A jest czuły na pulsujące prądy różnicowe, co czyni go odpowiednim dla urządzeń z prostownikami jedno- i dwupołówkowymi. W przypadku odbiorników z trójfazowymi przekształtnikami zaleca się typ F lub B.
• Jaki jest stopień ochrony obudowy wyłącznika? Informacja o stopniu ochrony IP nie została podana w danych katalogowych. W standardowej aparaturze modułowej przeznaczonej do rozdzielnic przyjmuje się IP20 – wyłącznik wymaga zabudowy w obudowie rozdzielnicy zapewniającej wyższy stopień ochrony.
• Jak często należy testować wyłącznik różnicowoprądowy? Zaleca się przeprowadzenie testu przyciskiem "T" co miesiąc, aby sprawdzić poprawność działania mechanizmu wyzwalającego. W przypadku braku reakcji lub nieprawidłowego działania – niezwłocznie wezwij elektryka i wymień urządzenie.
