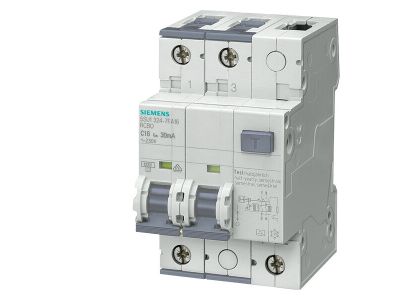

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 10 kA, 2P typ A, 30 mA, char. C, In: 6A Un AC: 230V | 5SU1324-7FA06 Siemens

Alternatywny kod produktu: 5SU13247FA06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO Siemens SENTRON 5SU1324-7FA06 to kompaktowe urządzenie 2-biegunowe (2P) zapewniające zintegrowaną ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 6A oraz charakterystyka C gwarantują selektywne wyzwalanie w obwodach z odbiornikami o podwyższonym prądzie rozruchowym. Dzięki zdolności wyłączania zwarciowego 10 kA i czułości różnicowej 30 mA (typ A) urządzenie skutecznie chroni zarówno instalację, jak i użytkowników przed skutkami awarii.

• Prąd znamionowy 6A (char. C): Precyzyjna ochrona przewodów i odbiorników o umiarkowanym obciążeniu, z wyzwalaniem przy 5–10-krotności prądu znamionowego – idealne do obwodów z silnikami, oświetleniem LED lub gniazdami.
• Prąd różnicowy 30 mA typ A: Szybkie wykrywanie i wyłączanie prądów różnicowych, w tym tętniących stałych, co zwiększa bezpieczeństwo przeciwporażeniowe w nowoczesnych instalacjach z elektroniką.
• Zdolność wyłączania zwarciowego 10 kA (wg EN 60898-1): Wytrzymałość na wysokie prądy zwarciowe, zapewniająca ciągłość ochrony nawet w sieciach o dużej mocy zwarciowej.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach bez użycia dodatkowych końcówek – oszczędność czasu i pewny styk.
• Kompatybilność z szynami zbiorczymi 5ST3: Szybki montaż i rozbudowa w rozdzielnicy bez konieczności indywidualnego okablowania każdego bieguna.
• Kod DataMatrix na urządzeniu: Natychmiastowy dostęp do szczegółowych danych technicznych za pomocą aplikacji Siemens Industry Online Support – ułatwia identyfikację i serwis.

Zgodność z Normami

Wyłącznik RCBO Siemens 5SU1324-7FA06 został przebadany i certyfikowany przez VDE. Spełnia wymagania norm EN 61009-1 oraz EN 61009-2-1, które określają zasady działania i bezpieczeństwa dla wyłączników różnicowo-nadprądowych. Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnych z obowiązującymi przepisami.

Zastosowanie

Dzięki połączonej funkcji ochrony przed przeciążeniem, zwarciem i prądem różnicowym, urządzenie znajduje zastosowanie w wielu typowych instalacjach niskiego napięcia, szczególnie tam, gdzie wymagana jest szybka i niezawodna reakcja na zwarcia oraz uszkodzenia izolacji.

• Ochrona obwodów gniazd wtyczkowych oraz oświetlenia w budynkach mieszkalnych i biurowych – podstawowa ochrona przeciwporażeniowa przy prądzie różnicowym 30 mA.
• Zasilanie odbiorników wrażliwych na prądy różnicowe – typ A wykrywa również prądy tętniące, niezbędne w obwodach z prostownikami i zasilaczami impulsowymi.
• Rozdzielnice w małych i średnich obiektach komercyjnych, gdzie wymagane jest selektywne zabezpieczenie poszczególnych obwodów.
• Rozbudowa istniejących instalacji – urządzenie montowane na szynie TH35 umożliwia łatwe dodanie ochrony różnicowej bez konieczności stosowania oddzielnego wyłącznika różnicowoprądowego.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym włączeniem. Przekrój przewodów należy dobrać do obciążenia (zalecany max. 16 mm² dla zacisków dwukomorowych). Moment dokręcania zacisków powinien być zgodny z wartościami podanymi w karcie katalogowej (zwykle 2–3 Nm). Po montażu sprawdź działanie za pomocą przycisku TEST.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model 5SU1324-7FA06 nie jest wyposażony w podświetlenie – stan pracy sygnalizowany jest przez mechaniczne wskaźniki (położenie dźwigni oraz czerwono-zielony znacznik na przycisku TEST).
• Jaki jest stopień ochrony (IP) tego RCBO? Producent nie podaje konkretnego stopnia IP dla tego urządzenia – zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 (ochrona przed dotknięciem palcem). Po zamontowaniu w obudowie stopień ochrony całej rozdzielnicy może być wyższy.
• Dlaczego wybrano charakterystykę C i do jakich obwodów jest przeznaczona? Charakterystyka C oznacza wyzwalanie przy 5–10-krotności prądu znamionowego. Stosuje się ją w obwodach, gdzie występują odbiorniki o podwyższonym prądzie rozruchowym, np. silniki, transformatory, zasilacze impulsowe, aby uniknąć niepotrzebnych zadziałań przy rozruchu, a jednocześnie zapewnić szybką reakcję na zwarcie.
