Wyłącznik IZMX40N, 4-bieg. 3200A, wysuwny, PXRV, IZMX40N4-V32W-1 | 183756 Eaton

Alternatywny kod produktu: IZMX40N4-V32W-1

Opis i Kluczowe Cechy

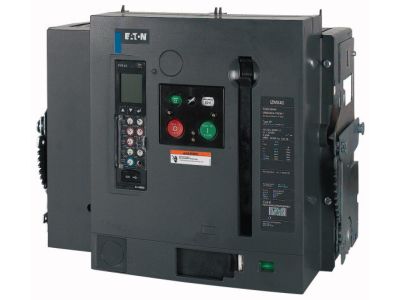

Wyłącznik IZMX40N (symbol 183756) to czterobiegunowy wyłącznik wysuwny o prądzie znamionowym 3200A, wyposażony w cyfrowy przekaźnik ochronny PXRV. Przeznaczony do ochrony instalacji niskiego napięcia w zastosowaniach przemysłowych i komercyjnych. Konstrukcja wysuwna umożliwia szybkie wyjęcie wyłącznika bez demontażu przewodów, co znacząco skraca czas przeglądów i konserwacji.

• Prąd znamionowy 3200 A: Zapewnia bezpieczną pracę w obwodach o bardzo dużym obciążeniu, minimalizując ryzyko przeciążeń i zwarć.
• Wersja wysuwna: Pozwala na odłączenie wyłącznika od szyn bez ingerencji w połączenia kablowe – idealne do szybkiej wymiany i serwisu.
• Cyfrowy przekaźnik ochronny PXRV: Zaawansowana elektronika monitorująca parametry sieci, zapewniająca precyzyjne wyzwalanie przy przeciążeniach i zwarciami.
• 4 bieguny: Odpowiednie do ochrony obwodów trójfazowych z przewodem neutralnym (N) – uniwersalność zastosowania.
• Zgodność z normą IEC/EN 60947: Gwarantuje bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik IZMX40N jest zgodny z normą IEC/EN 60947, co potwierdza jego przydatność do ochrony obwodów w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik IZMX40N znajduje zastosowanie w obiektach wymagających zabezpieczenia wysokoprądowych obwodów zasilających:

• Ochrona głównych szyn zbiorczych w rozdzielnicach przemysłowych.
• Zabezpieczenie linii zasilających duże maszyny i urządzenia energetyczne.
• Praca jako wyłącznik główny w obiektach komercyjnych (centra danych, szpitale, biurowce).
• Łatwa integracja z systemami automatyki dzięki przekaźnikowi PXRV.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się w rozdzielnicy niskiego napięcia na dedykowanej szynie lub ramie zgodnie z instrukcją producenta. Należy stosować przewody o odpowiednim przekroju dobranym do prądu 3200 A oraz dokręcać zaciski momentem zgodnym z dokumentacją techniczną.

FAQ

• Czy prąd znamionowy 3200 A dotyczy pracy ciągłej? Tak, wyłącznik IZMX40N jest przystosowany do ciągłego przepływu prądu 3200 A w warunkach znamionowych, bez ryzyka przegrzania.
• Co oznacza symbol PXRV w nazwie wyłącznika? PXRV to oznaczenie cyfrowego przekaźnika ochronnego, który realizuje funkcje zabezpieczeń przeciwprzeciążeniowych, zwarciowych i selektywnych, współpracując z wewnętrznymi czujnikami prądu.
• Czy wersja wysuwna pozwala na wyjęcie wyłącznika bez odłączania przewodów? Tak, wersja wysuwna umożliwia wsunięcie/wysunięcie wyłącznika z podstawy bez konieczności rozłączania przyłączonych kabli, co znacznie ułatwia konserwację i wymianę.
