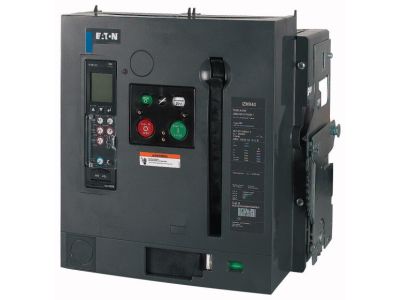

Wyłącznik IZMX40N, 3-bieg., 1600 A, wysuwny, PXRV, IZMX40N3-V16W-1 | 183737 Eaton

Alternatywny kod produktu: IZMX40N3-V16W-1

Opis i Kluczowe Cechy

Wyłącznik powietrzny IZMX40N (symbol 183737) to trójbiegunowy, wysuwny aparat o prądzie znamionowym In = 1600 A, zaprojektowany do selektywnej ochrony obwodów w instalacjach przemysłowych i energetycznych. Dzięki znamionowej zwarciowej zdolności łączeniowej Icu = 85 kA i Ics = 85 kA (100% Icu) zapewnia pewne wyłączanie prądów zwarciowych przy napięciu do 440 V 50/60 Hz. Wyposażony w elektroniczny wyzwalacz PXRV z regulacją prądu przeciążeniowego Ir w zakresie 640–1600 A, umożliwia precyzyjne dopasowanie parametrów ochrony do charakterystyki odbiorników.

• Prąd znamionowy In = 1600 A: Bezpieczna praca w obwodach o wysokim obciążeniu, bez ryzyka przegrzania aparatu.
• Zwarciowa zdolność łączeniowa Icu = Ics = 85 kA: Pełna odporność na prądy zwarciowe do 85 kA – możliwość wielokrotnego wyłączania zwarć bez utraty parametrów (kategoria ciągłości pracy).
• Regulowany wyzwalacz przeciążeniowy PXRV (Ir 640–1600 A): Elastyczne ustawienie progu przeciążenia, pozwalające na selektywną współpracę z niższymi zabezpieczeniami w rozdzielnicy.
• Wysuwna konstrukcja: Łatwy demontaż i wymiana wyłącznika bez odłączania przewodów głównych – przyspiesza konserwację i modernizację instalacji.
• Napięcie pracy do 440 V AC 50/60 Hz: Przystosowany do standardowych sieci niskiego napięcia w przemyśle i budynkach komercyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC, posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla wyłączników powietrznych, gwarantuje bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik IZMX40N jest przeznaczony do selektywnej ochrony obwodów głównych i rozdzielczych w instalacjach o dużych prądach. Sprawdza się w systemach wymagających wysokiej ciągłości zasilania oraz łatwej serwisowalności.

• Ochrona i wyłączanie obwodów głównych w rozdzielnicach nn – jako zabezpieczenie przeciążeniowe i zwarciowe z funkcją selektywności.
• Sterowanie odbiornikami o znacznym poborze mocy (silniki, piece, transformatory) – pewne odłączanie pod obciążeniem.
• Systemy automatyki budynkowej i przemysłowej – jako element rozdzielnicy głównej z możliwością zdalnego sterowania i monitorowania.
• Instalacje wymagające łatwego dostępu do aparatu – konstrukcja wysuwna umożliwia szybką wymianę bez przestoju technologicznego.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekroje przewodów należy dobrać do prądu znamionowego 1600 A zgodnie z obowiązującymi normami instalacyjnymi. Moment dokręcania śrub przyłączeniowych musi być zgodny z dokumentacją producenta. Wyłącznik należy instalować w pozycji pionowej na sztywnym podłożu, zapewniając odpowiednią wentylację – zgodnie z wytycznymi karty katalogowej.

FAQ

• Jaka jest różnica między Icu a Ics w tym wyłączniku? Icu to maksymalny prąd zwarciowy, który wyłącznik może wyłączyć raz bez uszkodzenia. Ics to prąd, który może wyłączać wielokrotnie, zachowując pełną funkcjonalność. W modelu IZMX40N wartości Icu i Ics są równe (85 kA), co oznacza, że aparat może być używany w obwodach o wysokiej ciągłości pracy bez utraty parametrów po zwarciu.
• Czy wyzwalacz PXRV umożliwia regulację czułości? Tak, wyzwalacz przeciążeniowy PXRV pozwala na ustawienie prądu wyzwalania Ir w zakresie od 640 A do 1600 A, co pozwala dostosować ochronę do konkretnego obciążenia oraz zapewnić selektywność z zabezpieczeniami niższego stopnia.
• Jakie są zalety wysuwnej konstrukcji? Wysuwna budowa umożliwia wyjęcie wyłącznika z obudowy bez odkręcania przewodów głównych. Ułatwia to przeglądy, konserwację i szybką wymianę aparatu, minimalizując czas przestoju instalacji.
