Wyłącznik IZMX16N, 3-bieg., 630 A, stacjonarny, PXRV IZMX16N3-V06F-1 | 183331 Eaton

Alternatywny kod produktu: IZMX16N3-V06F-1

Opis i Kluczowe Cechy

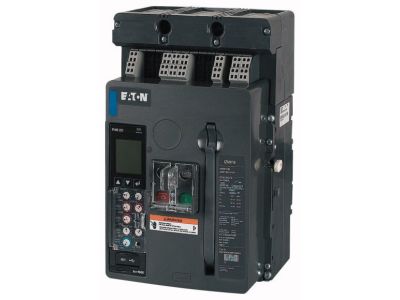

Wyłącznik IZMX16N (symbol 183331, typ IZMX16N3-V06F-1) to trójbiegunowy wyłącznik powietrzny o prądzie znamionowym In = Iu = 630 A, przeznaczony do selektywnej ochrony obwodów elektrycznych w instalacjach przemysłowych. Wyposażony w wyzwalacz przeciążeniowy PXRV z regulacją prądu w zakresie 252–630 A, umożliwia precyzyjne dopasowanie zabezpieczenia do rzeczywistego obciążenia. Zdolność łączeniowa zwarciowa Icu = Ics = 50 kA przy 440 V AC gwarantuje skuteczne wyłączanie prądów zwarciowych bez utraty parametrów użytkowych. Konstrukcja stacjonarna 3-biegunowa ułatwia zabudowę w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy In = Iu = 630 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu przy minimalnym ryzyku przeciążenia styków głównych.
• Zdolność wyłączania zwarciowego Icu = Ics = 50 kA przy 440 V AC: Gwarantuje skuteczne wyłączenie prądów zwarciowych oraz zachowanie pełnej sprawności po zadziałaniu – Ics na poziomie 100% Icu oznacza najwyższą niezawodność.
• Regulowany wyzwalacz przeciążeniowy PXRV (Ir: 252 A – 630 A): Umożliwia elastyczne dostrojenie progu zadziałania do rzeczywistego obciążenia obwodu, co zwiększa selektywność i ciągłość zasilania.
• Praca selektywna: Wyłącznik wyłącza wyłącznie uszkodzony odcinek sieci, pozostawiając pozostałe obwody w ruchu – kluczowe w instalacjach krytycznych i przemysłowych.
• Konstrukcja stacjonarna 3-biegunowa: Ułatwia montaż w rozdzielnicach głównych i szafach przemysłowych, zapewniając trwałość i niezawodność w trudnych warunkach eksploatacji.

Zgodność z Normami

Wyłącznik IZMX16N spełnia wymagania norm IEC, co potwierdza jego zgodność z międzynarodowymi standardami dotyczącymi aparatury łączeniowej i zabezpieczeniowej. Posiada certyfikację CE, dopuszczającą go do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej. Przed montażem i eksploatacją należy zapoznać się z pełną dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik IZMX16N 630 A przeznaczony jest do selektywnej ochrony obwodów rozdzielnic głównych, przemysłowych oraz węzłów zasilających. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe przy zachowaniu ciągłości zasilania pozostałych odbiorów.

• Ochrona głównych szyn zbiorczych i rozdzielnic w zakładach przemysłowych i energetycznych.
• Zabezpieczenie węzłów zasilających w budynkach użyteczności publicznej i obiektach infrastruktury krytycznej.
• Selektywna współpraca z podrzędnymi wyłącznikami w układach dystrybucji energii – wyłącznie uszkodzonego obwodu.
• Sterowanie i ochrona odbiorów o dużym poborze mocy, np. maszyn przemysłowych, centrów danych czy instalacji HVAC.

Wskazówki Montażowe

Montaż wyłącznika IZMX16N może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do zabudowy stacjonarnej w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Momenty dokręcania połączeń śrubowych stosuj zgodnie z wartościami podanymi w dokumentacji technicznej. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 630 A oraz warunków zwarciowych instalacji.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego PXRV? Wyzwalacz PXRV umożliwia regulację prądu Ir w zakresie od 252 A do 630 A. Pozwala to precyzyjnie dopasować próg zadziałania do rzeczywistego obciążenia obwodu. Regulacji należy dokonywać zgodnie z instrukcją producenta, przy odłączonym napięciu.
• Czy wyłącznik IZMX16N nadaje się do pracy selektywnej? Tak, wyłącznik IZMX16N jest przystosowany do pracy selektywnej. W przypadku zwarcia wyłącza tylko uszkodzony odcinek sieci, pozostawiając pozostałe obwody w ruchu. Jest to kluczowa funkcja w instalacjach wymagających ciągłości zasilania.
• Jaka jest różnica między Icu a Ics w tym wyłączniku? W wyłączniku IZMX16N zarówno Icu, jak i Ics wynoszą 50 kA przy 440 V AC. Oznacza to, że urządzenie wyłącza prąd zwarciowy 50 kA i zachowuje pełną zdolność do dalszej pracy – Ics = 100% Icu, co zapewnia najwyższy poziom niezawodności i bezpieczeństwa.
