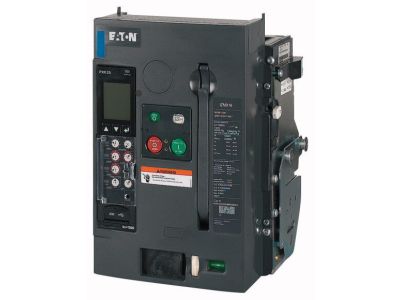

Wyłącznik IZMX16B 3-bieg. 1600A, wysuwny, PXRV, IZMX16B3-V16W-1 | 183345 Eaton

Alternatywny kod produktu: IZMX16B3-V16W-1

Opis i Kluczowe Cechy

Wyłącznik powietrzny IZMX16B (symbol 183345) to 3-biegunowy wyłącznik wysuwny o prądzie znamionowym ciągłym 1600 A, zaprojektowany do pracy w instalacjach przemysłowych i rozdzielnicach głównych do napięcia 440 V 50/60 Hz. Wyposażony w zaawansowany wyzwalacz PXRV z regulacją progu przeciążeniowego Ir w zakresie 640–1600 A, umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do rzeczywistego obciążenia. Dzięki zdolności łączeniowej Icu i Ics na poziomie 42 kA zapewnia skuteczną ochronę przed skutkami zwarć, a konstrukcja wysuwna ułatwia serwis i wymianę bez demontażu szyny zbiorczej.

• Prąd znamionowy ciągły In = Iu 1600 A: Gwarantuje bezpieczną i nieprzerwaną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków głównych.
• Zdolność łączeniowa zwarciowa Icu i Ics 42 kA (440 V): Umożliwia niezawodne wyłączenie zwarć o dużej mocy, zachowując pełną sprawność po zadziałaniu (Ics = Icu) – idealne dla wymagających systemów selektywnych.
• Wysuwna konstrukcja: Pozwala na szybkie wysunięcie wyłącznika z szafy rozdzielczej w celu przeglądu, konserwacji lub wymiany, minimalizując przestój instalacji.
• Regulowany wyzwalacz przeciążeniowy PXRV (Ir min. 640 A – maks. 1600 A): Umożliwia dostosowanie progu zadziałania do konkretnych potrzeb instalacji, co przekłada się na optymalną selektywność i ciągłość zasilania.
• Trzybiegunowa konstrukcja dla pracy selektywnej: Zapewnia niezawodną koordynację z innymi zabezpieczeniami w sieci, ograniczając zasięg wyłączeń tylko do uszkodzonego odcinka.

Zgodność z Normami

Wyłącznik IZMX16B spełnia wymagania międzynarodowych norm IEC dla wyłączników powietrznych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Wszystkie deklarowane parametry (prądy, napięcia, zdolności łączeniowe) są weryfikowane zgodnie z procedurami badawczymi tych norm, co gwarantuje powtarzalność i bezpieczeństwo w eksploatacji.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej, regulowanemu wyzwalaczowi i wysuwnej konstrukcji, wyłącznik IZMX16B znajduje zastosowanie w krytycznych punktach zasilania, gdzie wymagana jest selektywna ochrona i łatwy serwis.

• Zabezpieczenie główne rozdzielnic nn w zakładach przemysłowych, centrach danych i budynkach użyteczności publicznej.
• Ochrona linii kablowych i szyn zbiorczych o dużym przekroju, wymagających ciągłości zasilania.
• Zastosowanie w systemach selektywnego wyłączania (koordynacja z innymi wyłącznikami i bezpiecznikami) dla minimalizacji wyłączonych stref.
• Instalacje z rozbudowanymi systemami automatyki (przy współpracy z wyzwalaczem PXRV i komunikacją) umożliwiające zdalny monitoring i sterowanie.

Wskazówki Montażowe

Wyłącznik może być instalowany i serwisowany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Montaż należy przeprowadzać przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu w szafie rozdzielczej na odpowiedniej podstawie wysuwnej (zgodnej z dokumentacją producenta). Przed wsunięciem wyłącznika sprawdzić zgodność położenia styków pomocniczych i głównych. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów (w przypadku przyłączenia kablowego) należy dobrać zgodnie z instrukcją producenta, uwzględniając prąd znamionowy 1600 A i warunki chłodzenia.

FAQ

• Jak ustawić próg zadziałania wyzwalacza przeciążeniowego Ir? Wyzwalacz PXRV umożliwia regulację Ir w zakresie od 640 A do 1600 A. Ustawienia dokonuje się za pomocą pokrętła lub wbudowanego panelu (w zależności od wersji). Wartość Ir należy dobrać do rzeczywistego obciążenia obwodu, aby zapewnić selektywność i uniknąć zbędnych wyłączeń.
• Jaka jest różnica między Icu a Ics w tym wyłączniku? Dla wyłącznika IZMX16B przy 440 V obie wartości wynoszą 42 kA (Icu = Ics). Oznacza to, że wyłącznik może wyłączyć zwarcie o prądzie do 42 kA i pozostać w pełni sprawny do dalszej pracy (Ics = 100% Icu). To wysoka niezawodność w systemach wymagających szybkiego przywrócenia zasilania.
• Czy wyłącznik można montować w pozycji poziomej? Wyłącznik IZMX16B w wersji wysuwnej jest zaprojektowany do montażu w pozycji pionowej lub poziomej, zgodnie z wytycznymi producenta. Należy jednak bezwzględnie przestrzegać minimalnych odległości od ścianek szafy oraz zapewnić odpowiednią cyrkulację powietrza, aby nie przekroczyć dopuszczalnej temperatury otoczenia. Szczegółowe warunki montażu znajdują się w instrukcji dołączonej do urządzenia.
