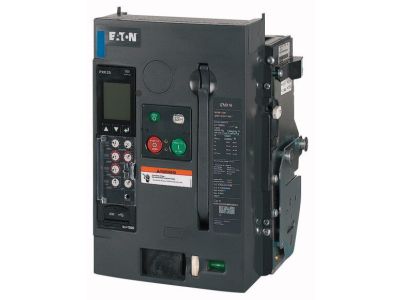

Wyłącznik IZMX16B, 3-bieg., 1000A, wysuwny, PXRV, IZMX16B3-V10W-1 | 183343 Eaton

Alternatywny kod produktu: IZMX16B3-V10W-1

Opis i Kluczowe Cechy

Wyłącznik powietrzny IZMX16B (symbol 183343) to trójbiegunowy aparat o prądzie znamionowym 1000 A, przeznaczony do pracy w układach prądu przemiennego do 440 V. Wykonanie wysuwne z wyzwalaczem przeciążeniowym PXRV umożliwia regulację progu zadziałania w zakresie od 400 A do 1000 A, co pozwala precyzyjnie dopasować ochronę do parametrów instalacji. Dzięki zdolności łączeniowej Icu i Ics wynoszącej 42 kA zapewnia skuteczne przerywanie zwarć w sieciach o wysokiej mocy zwarciowej.

• Prąd znamionowy 1000 A: Bezpieczna ciągła praca w obwodach głównych o znacznym obciążeniu bez ryzyka przegrzania.
• Zdolność łączeniowa Icu = Ics = 42 kA przy 440 V: Pełna ochrona przed skutkami zwarć, również przy wyłączaniu bezpośrednim i w cyklu automatycznym.
• Regulowany wyzwalacz przeciążeniowy PXRV (Ir min. 400 A – maks. 1000 A): Elastyczne dopasowanie charakterystyki wyzwalania do rzeczywistego obciążenia, ograniczające niepotrzebne wyłączenia.
• Wykonanie wysuwne: Ułatwiony serwis i wymiana bez demontażu całego aparatu – wkładkę można bezpiecznie wycofać po odłączeniu napięcia.
• Funkcja pracy selektywnej: Umożliwia selektywną koordynację z innymi urządzeniami zabezpieczającymi, minimalizując zakres wyłączonej instalacji podczas zwarcia.

Zgodność z Normami

Wyłącznik IZMX16B jest zaprojektowany zgodnie z wymaganiami norm IEC (brak podanego konkretnego numeru) oraz spełnia wymogi certyfikacji CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, gdzie obowiązują europejskie dyrektywy dotyczące bezpieczeństwa i kompatybilności.

Zastosowanie

Wyłącznik powietrzny IZMX16B znajduje zastosowanie w rozdzielnicach głównych oraz węzłach rozdziału energii, gdzie wymagana jest wysoka niezawodność i selektywność ochrony. Sprawdza się w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych.

• Ochrona obwodów głównych w rozdzielnicach nn – zabezpieczenie linii zasilających przed przeciążeniem i zwarciem.
• Praca selektywna w systemach rozdzielczych – koordynacja z wyłącznikami odpływowymi w celu izolowania tylko uszkodzonego odcinka.
• Zabezpieczenie agregatów prądotwórczych, dużych silników i transformatorów nn – wysoka zdolność zwarciowa chroni wrażliwe odbiorniki.
• Zastosowanie w obiektach gdzie wymagany jest łatwy serwis i możliwość wycofania wkładki – idealny do szaf rozdzielczych w serwerowniach, szpitalach i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wyłącznik przeznaczony jest do montażu w rozdzielnicy na dedykowanej podstawie wysuwnej (w zestawie lub jako akcesorium). Postępować ściśle według dokumentacji technicznej producenta dotyczącej momentów dokręcania połączeń oraz przekrojów przewodów, które należy dobrać do prądu znamionowego 1000 A i spodziewanego prądu zwarciowego. Po zamontowaniu wkładki wysuwnej sprawdzić poprawność blokady mechanicznej.

FAQ

• Czy wyłącznik można wycofać (wysunąć) pod napięciem? Nie. Wycofywanie wkładki może odbywać się wyłącznie po odłączeniu zasilania i upewnieniu się, że obwód nie jest obciążony. W wykonaniu wysuwnym istnieje możliwość bezpiecznego serwisu, ale wymaga zachowania procedur bezpieczeństwa.
• Jaki jest zakres regulacji wyzwalacza przeciążeniowego PXRV? Regulacja prądu wyzwalania przeciążeniowego (Ir) wynosi od 400 A do 1000 A, co pozwala dopasować zabezpieczenie do rzeczywistego obciążenia instalacji.
• Czy wyłącznik nadaje się do pracy selektywnej z innymi aparatami? Tak, wyłącznik IZMX16B został zaprojektowany z myślą o pracy selektywnej. Dzięki odpowiedniej charakterystyce czasowo-prądowej i dużej zdolności zwarciowej może współpracować z wyłącznikami w dół instalacji, minimalizując zakres wyłączeń.
