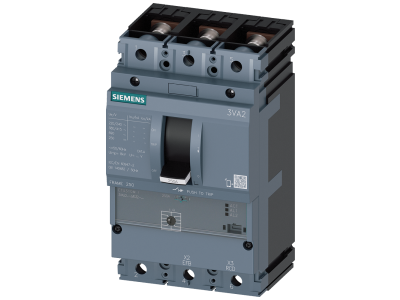

Wyłącznik IEC, Frame 250, 110kA, 415V 3-bieg., ETU310M, I, In=160 A bez zabezpieczenia od przeciążeń | 3VA2216-7MS32-0AA0 Siemens

Alternatywny kod produktu: 3VA22167MS320AA0

Opis i Kluczowe Cechy

Wyłącznik IEC z serii 3VA, symbol 3VA2216-7MS32-0AA0, przeznaczony do ochrony zwarciowej w sieciach trójfazowych. Wyposażony w ramę Frame 250, prąd znamionowy In=160 A oraz zdolność wyłączania 110 kA przy napięciu 415 V. Wyzwalacz elektroniczny ETU310M (charakterystyka I) nie zapewnia zabezpieczenia przeciążeniowego – wymaga zastosowania dodatkowego aparatu ochronnego. Szerokość modułu dostosowana do standardowych rozdzielnic.

• Zdolność wyłączania 110 kA przy 415 V: Gwarantuje skuteczną ochronę w instalacjach o wysokim potencjale zwarciowym, minimalizując ryzyko uszkodzenia urządzeń i kabli.
• Prąd znamionowy In=160 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków w warunkach normalnej pracy.
• Wyzwalacz ETU310M (typ I – tylko zwarciowy): Precyzyjnie wykrywa i odcina prądy zwarciowe, nie reagując na przeciążenia – dedykowany do zastosowań, gdzie ochrona przeciążeniowa realizowana jest oddzielnie.
• Konstrukcja 3-biegunowa: Przeznaczona do sieci trójfazowych 415 V, zapewnia kompletną ochronę wszystkich faz w jednym urządzeniu.
• Frame 250: Solidna rama o dużej trwałości mechanicznej i termicznej, odporna na wielokrotne wyłączenia przy maksymalnych prądach zwarciowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zgodny z międzynarodowymi standardami bezpieczeństwa dla wyłączników mocy stosowanych w instalacjach niskiego napięcia. Montaż i eksploatacja zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik IEC 3VA serii Frame 250 znajduje zastosowanie w obwodach wymagających selektywnej ochrony zwarciowej, zwłaszcza w rozdzielnicach głównych i przemysłowych.

• Ochrona zwarciowa w rozdzielnicach głównych niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie transformatorów, silników dużych mocy oraz innych odbiorników o dużym poborze prądu przy braku wymogu ochrony przeciążeniowej.
• W układach współpracy z przekładnikami prądowymi i systemami automatyki, gdzie logika wyłączenia realizowana jest zewnętrznie.
• Stosowany jako główny wyłącznik w instalacjach tymczasowych (np. place budowy), gdzie wymagana jest wysoka zdolność wyłączania.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej zgodnie z wytycznymi producenta. Przekrój przewodów należy dobrać do prądu znamionowego i warunków zwarciowych. Moment dokręcania zacisków – według dokumentacji technicznej dostarczonej z produktem. Po zakończeniu montażu sprawdzić poprawność połączeń i wykonać próbne wyłączenie.

FAQ

• Czy wyłącznik zapewnia ochronę przeciążeniową? Nie. Model ETU310M (charakterystyka I) realizuje wyłącznie zabezpieczenie zwarciowe. W celu ochrony przed przeciążeniami należy zastosować dodatkowy wyłącznik nadprądowy lub bezpiecznik topikowy w obwodzie.
• Jaką zdolność wyłączania ma ten wyłącznik? Znamionowa zdolność wyłączania wynosi 110 kA przy napięciu 415 V AC dla obwodu trójfazowego. Wartość ta dotyczy prądów zwarciowych w warunkach określonych normą.
• Czy można regulować prąd znamionowy In? Prąd In=160 A jest ustawiony fabrycznie i nie podlega regulacji w tym modelu. Do zmiany wartości należy dobrać wyłącznik z odpowiednim zakresem nastaw.
