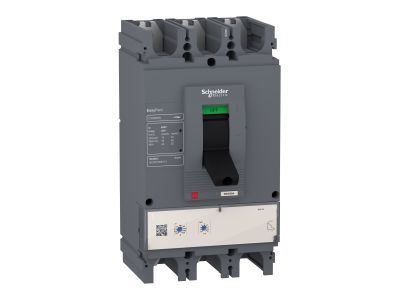

Wyłącznik EASYPACT CVS 3P 400A 50kA 380/415VAC wyzwalacz elektroniczny | LV540510 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy EASYPACT CVS (numer katalogowy LV540510) to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 400 A i zdolności zwarciowej 50 kA w sieci 380/415 V AC. Wyposażony w wyzwalacz termomagnetyczny, który łączy ochronę przeciążeniową i zwarciową w jednym rozwiązaniu. Przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach przemysłowych.

• Prąd znamionowy 400 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc przed przeciążeniem bez ryzyka przegrzania.
• Zdolność zwarciowa 50 kA (Icu) w 380/415 V AC: Gwarantuje skuteczne wyłączenie najwyższych prądów zwarciowych, chroniąc instalację i urządzenia przed uszkodzeniem.
• Trzy bieguny (3P): Odpowiedni do zabezpieczania obwodów trójfazowych, typowych w przemyśle i budynkach komercyjnych.
• Wyzwalacz termomagnetyczny: Łączy zabezpieczenie przeciążeniowe (element bimetaliczny) i zwarciowe (elektromagnes) w jednym urządzeniu, co upraszcza konfigurację i zwiększa niezawodność.
• Kategoria F zdolności zwarciowej: Ogranicza energię przepływającą podczas zwarcia, redukując ryzyko uszkodzenia urządzeń przyłączonych w dół linii.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60947 dotyczącej wyłączników niskiego napięcia. Posiada certyfikację CE i jest zgodny z obowiązującymi przepisami bezpieczeństwa dla aparatury elektroinstalacyjnej.

Zastosowanie

Wyłącznik EASYPACT CVS znajduje zastosowanie w zabezpieczaniu linii zasilających w rozdzielnicach przemysłowych i komercyjnych, szczególnie w obwodach o dużym zapotrzebowaniu na prąd i wysokim potencjale zwarciowym.

• Zabezpieczanie głównych linii zasilających silniki, transformatory i piece przemysłowe.
• Ochrona rozdzielnic głównych w halach produkcyjnych, centrach danych i budynkach użyteczności publicznej.
• Stosowany jako wyłącznik główny w obwodach trójfazowych o prądzie do 400 A.
• Instalacje wymagające wysokiej zdolności zwarciowej, np. w pobliżu stacji transformatorowych.

Wskazówki Montażowe

Montaż wyłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy mocować zgodnie z dokumentacją producenta (typowa pozycja pionowa). Przekroje przewodów należy dobrać do prądu znamionowego 400 A oraz sprawdzić momenty dokręcania zacisków według instrukcji. Zachować wymagane odległości izolacyjne od innych elementów rozdzielnicy.

FAQ

• Czy wyłącznik ma sygnalizację stanu zadziałania? W danych produktu nie podano informacji o sygnalizacji. Standardowo wyłączniki kompaktowe wyposażone są w mechaniczny wskaźnik położenia styków (ON/OFF/TRIP). Szczegóły należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony IP? Nie został podany w dostępnych danych technicznych. Dla wyłączników przeznaczonych do zabudowy w rozdzielnicy typowy stopień ochrony to IP20 (obudowa zapewnia wyższy IP). W celu uzyskania dokładnych informacji zalecamy kontakt z producentem.
• Dlaczego w nazwie jest "wyzwalacz elektroniczny", a w parametrach "termomagnetyczny"? Według danych wejściowych wyzwalacz jest termomagnetyczny – łączy zabezpieczenie przeciążeniowe (bimetal) i zwarciowe (elektromagnes). Jeżeli poszukują Państwo wersji z wyzwalaczem elektronicznym, prosimy o sprawdzenie innych modeli z serii EASYPACT lub kontakt z doradcą.
