Wyłącznik drzwiowy SF przyłącze M20 10A 500V Spacial | NSYDCM20 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik drzwiowy Schneider Electric z serii Spacial SF to profesjonalne rozwiązanie dedykowane do zaawansowanych systemów automatyki i rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym o wartości 10 A oraz napięciem izolacji do 500 V, co gwarantuje bezpieczną pracę w wymagających warunkach przemysłowych. Wyposażony w przyłącze gwintowane M20, wyłącznik umożliwia pewne i szczelne wprowadzenie przewodów sterowniczych. Konstrukcja została zoptymalizowana pod kątem wielozadaniowości, oferując niezawodną sygnalizację stanu otwarcia lub zamknięcia drzwi obudowy, co jest kluczowe dla systemów bezpieczeństwa oraz automatycznego sterowania oświetleniem lub wentylacją wewnątrz szaf sterowniczych.

• Wysoka obciążalność: Prąd znamionowy 10 A pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Uniwersalne przyłącze: Standardowy gwint M20 ułatwia dobór dławnic i zapewnia kompatybilność z osprzętem elektroinstalacyjnym.
• Kompletny zestaw: Produkt dostarczany jest wraz z elementem łącznika/komutatora oraz niezbędnymi elementami mocującymi, co skraca czas przygotowania do pracy.
• Trwałość mechaniczna: Solidna konstrukcja Schneider Electric gwarantuje długą żywotność nawet przy częstym cyklu pracy drzwi.

Zgodność z Normami

Wyłącznik drzwiowy NSYDCM20 został zaprojektowany zgodnie z rygorystycznymi standardami jakości Schneider Electric. Jest w pełni kompatybilny z gamą obudów Spacial SF oraz SFX, co potwierdza jego przeznaczenie do profesjonalnych aplikacji przemysłowych. Urządzenie wykazuje również zgodność z systemami Modicon STB (STBAVI1275), co pozwala na integrację w zaawansowanych architekturach sterowania rozproszonego. Wykorzystanie certyfikowanych komponentów zapewnia bezpieczeństwo użytkowania i zgodność z europejskimi dyrektywami dotyczącymi aparatury niskiego napięcia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze prefabrykacji rozdzielnic oraz budowy maszyn. Jako element wielozadaniowy, idealnie sprawdza się w:

• Systemach bezpieczeństwa: Odłączanie zasilania od niebezpiecznych elementów ruchomych po otwarciu szafy.
• Automatyce oświetleniowej: Automatyczne załączanie oświetlenia serwisowego wewnątrz obudowy Spacial SF.
• Układach wentylacji: Zarządzanie pracą wentylatorów lub klimatyzatorów w zależności od stanu otwarcia drzwi.
• Monitoringu dostępu: Przesyłanie sygnału o nieautoryzowanym otwarciu obudowy do systemów nadrzędnych SCADA lub sterowników PLC.

Wskazówki Montażowe

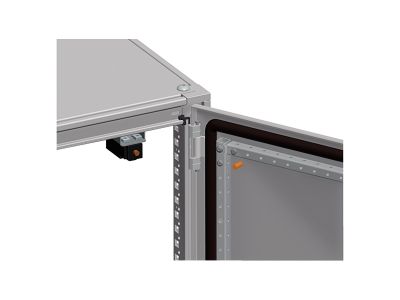

Montaż wyłącznika powinien odbywać się bezpośrednio na konstrukcji obudowy Spacial SF lub SFX przy użyciu dołączonych elementów mocujących. Podczas instalacji należy zwrócić uwagę na precyzyjne ustawienie elementu sterującego względem skrzydła drzwi, aby zapewnić poprawny skok łącznika. Przyłącze M20 wymaga zastosowania odpowiedniej dławnicy w celu zachowania stopnia ochrony IP obudowy. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 10 A oraz dokręcanie zacisków z momentem zgodnym z dokumentacją techniczną, co zapobiega przegrzewaniu się styków i gwarantuje stabilność połączenia elektrycznego.

FAQ

• Czy wyłącznik pasuje do obudów innych producentów? Produkt jest dedykowany i optymalizowany dla systemów Spacial SF oraz SFX marki Schneider Electric, co gwarantuje idealne dopasowanie mechaniczne.
• Jakie jest przeznaczenie przyłącza M20? Przyłącze M20 to standardowy otwór gwintowany, który umożliwia montaż dławnicy kablowej, chroniąc wnętrze wyłącznika przed pyłem i wilgocią.
• Czy zestaw zawiera śruby montażowe? Tak, w opakowaniu znajduje się 1 element łącznika oraz dedykowane elementy mocujące niezbędne do poprawnej instalacji w obudowie.
