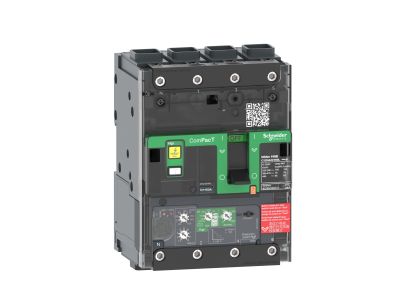

Wyłącznik ComPacT NSXm, kompaktowy NSXm H (70 kA at 415 VAC), 4P 4d, 25 A Micrologic 4.1 trip unit | C11H44V025L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ComPacT NSXm H w wersji 4-biegunowej (4P 4d) z zabezpieczeniem 4-biegunowym to kluczowy element zabezpieczający obwody elektryczne. Przeznaczony do ochrony instalacji przed zwarciami i przeciążeniami, wyposażony w jednostkę Micrologic 4.1 Trip Unit, która zapewnia precyzyjne sterowanie i monitorowanie parametrów sieci. Wytrzymałość zwarciowa 70 kA przy 415 VAC gwarantuje niezawodną ochronę nawet w trudnych warunkach.

• 4-biegunowa ochrona (4P 4d): Zapewnia pełną ochronę przeciwporażeniową i zwarciową we wszystkich fazach oraz przewodzie neutralnym, zgodnie z wymogami norm ochrony przeciwporażeniowej.
• Jednostka Micrologic 4.1 Trip Unit: Precyzyjne nastawy prądowe i czasowe, umożliwiające dostosowanie zabezpieczeń do charakterystyki chronionego obwodu.
• Wytrzymałość zwarciowa 70 kA przy 415 VAC: Wysoka odporność na zwarcia zapewnia długotrwałą bezawaryjną pracę i ochronę podłączonych urządzeń.
• Kompaktowa budowa: Umożliwia montaż w szafach rozdzielczych o ograniczonej przestrzeni, oszczędzając miejsce bez kompromisów w zakresie funkcjonalności.
• Wysoka niezawodność: Zaprojektowany zgodnie z rygorystycznymi standardami przemysłowymi, dedykowany do zastosowań w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik ComPacT NSXm H spełnia wymagania norm europejskich dotyczących wyłączników kompaktowych, w tym PN-EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Został zaprojektowany do pracy w instalacjach niskiego napięcia zgodnie z międzynarodowymi standardami.

Zastosowanie

Wyłącznik kompaktowy ComPacT NSXm H znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, budynków komercyjnych i infrastruktury krytycznej, gdzie wymagana jest wysoka niezawodność i precyzja zabezpieczeń.

• Ochrona główna w rozdzielnicach niskiego napięcia – zasilanie gałęzi obwodów.
• Zabezpieczenie obwodów silników i odbiorników o wysokim poborze mocy.
• Stosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądotwórczych.
• Instalacje w obiektach wymagających wysokiego stopnia ochrony przeciwporażeniowej (np. szpitale, centra danych).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik należy zamontować w dedykowanej rozdzielnicy zgodnie z instrukcją producenta, zapewniając odpowiednią przestrzeń dla przewodów i wentylacji. Połączenia należy wykonać przewodami o odpowiednim przekroju, dokręcając zaciski z zalecanym momentem siły. Podczas montażu zwrócić uwagę na prawidłowe ułożenie przewodów i zachowanie minimalnych odstępów izolacyjnych.

FAQ

• Czy wyłącznik posiada wbudowany wyzwalacz różnicowoprądowy? Nie – jednostka Micrologic 4.1 Trip Unit służy do nastaw prądowych i czasowych zwarciowych/przeciążeniowych. W celu ochrony przed porażeniem należy zastosować dodatkowy wyzwalacz RCD lub wyłącznik różnicowoprądowy w obwodzie zasilającym.
• Jakie są zalecane nastawy prądu znamionowego dla jednostki Micrologic 4.1? Dokładne nastawy zależą od charakterystyki chronionego obwodu i wymagań projektowych. Szczegółowe informacje znajdują się w dokumentacji technicznej wyłącznika.
• Czy wyłącznik może być stosowany w instalacjach zasilanych napięciem 230 V? Tak – wyłącznik ComPacT NSXm H jest przystosowany do pracy w sieciach 230/400 VAC, jednak parametry zwarciowe podane są dla napięcia 415 VAC. Dla instalacji 230 VAC należy uwzględnić odpowiednią redukcję parametrów zwarciowych.
