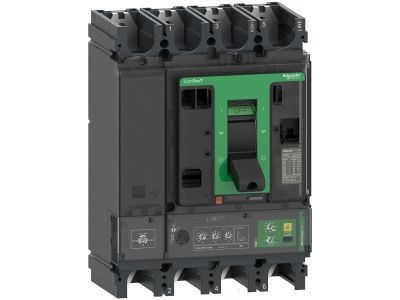

Wyłącznik ComPacT NSX630N, 50 kA, 415 VAC z MicroLogic 4.3 Vigi, 570 A, 4p 4d | C63N44V570 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX630N w wersji 4-biegunowej (4p 4d) to zaawansowane urządzenie zabezpieczające instalacje elektryczne o prądzie znamionowym 570A i zdolności zwarciowej 50 kA przy 415 VAC. Wyposażony w system MicroLogic 4.3 Vigi oferuje precyzyjną ochronę zwarciową (Icu 50 kA) oraz selektywność działania, co minimalizuje ryzyko awarii sieci. Przeznaczony do montażu w szafach rozdzielczych i centralach energetycznych.

• Zdolność zwarciowa 50 kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, chroniąc instalację i podłączone odbiorniki przed uszkodzeniami.
• 4-biegunowa konfiguracja (4p 4d): Izolacja wszystkich faz i neutralnego – kluczowe dla bezpieczeństwa w instalacjach wymagających pełnej separacji obwodów.
• System MicroLogic 4.3 Vigi: Zaawansowana elektronika pomiarowa i diagnostyczna, umożliwiająca dokładną regulację parametrów zabezpieczeń oraz monitoring stanu sieci.
• Prąd znamionowy 570A: Dostosowany do ochrony linii o dużym obciążeniu, typowy dla przemysłowych instalacji energetycznych.
• Napięcie znamionowe 415 VAC: Kompatybilny z europejskimi sieciami trójfazowymi, zapewniający elastyczność w aplikacjach przemysłowych.

Zgodność z Normami

Wyłącznik ComPacT NSX630N spełnia wymagania normy EN/IEC 60947-2 oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ComPacT NSX630N z systemem MicroLogic 4.3 Vigi znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i dużych obiektach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Ochrona głównych szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Zabezpieczenie odbiorników o dużym poborze mocy (np. silniki, piece przemysłowe).
• Selektywna ochrona obwodów w sieciach rozdzielczych.
• Instalacje wymagające precyzyjnej regulacji parametrów zabezpieczeń (np. centra danych, szpitale).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować w pozycji pionowej, z zachowaniem odpowiednich odstępów między sąsiednimi urządzeniami (sprawdź dokumentację techniczną pod kątem wymagań termicznych i wentylacyjnych). Połączenia kabli powinny być wykonane z użyciem odpowiednich końcówek przewodowych i momentu dokręcania zgodnego z zaleceniami producenta. Po montażu należy przeprowadzić testy funkcjonalne układu zabezpieczeń.

FAQ

• Czy wyłącznik NSX630N posiada wbudowaną ochronę przeciwporażeniową? System MicroLogic 4.3 Vigi oferuje zaawansowaną ochronę zwarciową, ale nie zastępuje dedykowanego wyłącznika różnicowoprądowego (RCD). Zaleca się stosowanie RCD w obwodzie równoległym.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik posiada zdolność zwarciową 50 kA przy 415 VAC, co oznacza, że może wyłączyć zwarcia o maksymalnej wartości 50 000 amperów.
• Czy wyłącznik jest kompatybilny z systemami rozdzielnic modułowych? Tak, konstrukcja NSX630N umożliwia montaż w standardowych szynach TH35 lub TH75, typowych dla rozdzielnic kompaktowych i modułowych.
