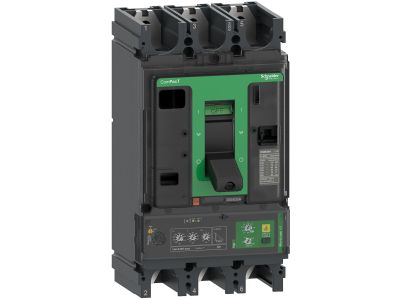

Wyłącznik ComPacT NSX400H, 70 kA, 415 VAC z MicroLogic 4.3 Vigi, 400 A, 3p 3d | C40H34V400 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX400H to wysokowydajny aparat modułowy zaprojektowany do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Przeznaczony do pracy w sieciach trójfazowych 415 VAC, charakteryzuje się zdolnością wyłączania 70 kA i prądem znamionowym 400 A. Wyposażony w układ MicroLogic 4.3 Vigi zapewnia zaawansowaną ochronę różnicowoprądową oraz selektywność działania.

• Zdolność wyłączania 70 kA: Gwarantuje skuteczną ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń i zagrożenia pożarowego.
• Prąd znamionowy 400 A: Przeznaczony do zabezpieczania obwodów o wysokim poborze mocy, takich jak silniki, transformatory czy duże rozdzielnice.
• Układ MicroLogic 4.3 Vigi: Integruje funkcję ochrony przeciwporażeniowej (RCD) oraz selektywnego wyłączania, co zwiększa bezpieczeństwo użytkowników i niezawodność instalacji.
• Konfiguracja 3P3D: Trzy bieguny robocze (3P) z trzema biegunami neutralnymi (3D) umożliwiają kompleksową ochronę obwodów trójfazowych, łącznie z neutralnym.
• Zgodność z normami przemysłowymi: Przeznaczony do stosowania w instalacjach zgodnych z międzynarodowymi standardami, w tym IEC 60947-2 i VDE 0660.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej niskonapięciowych łączników i sterowników oraz normy VDE 0660. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

ComPacT NSX400H to wszechstronny aparat przeznaczony do ochrony i sterowania obwodami elektrycznymi w różnych środowiskach przemysłowych, energetycznych i budowlanych.

• Ochrona główna rozdzielnic niskiego napięcia w zakładach przemysłowych i elektrowniach.
• Zabezpieczanie obwodów silników, transformatorów i dużych odbiorników o wysokim poborze mocy.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, centrów danych i instalacjach wymagających selektywności działania.
• Modernizacja istniejących instalacji – wymiana starszych wyłączników na wydajniejsze rozwiązania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy zamontować na szynie TH35 w rozdzielnicy, zapewniając odpowiednie odstępy od innych elementów dla prawidłowej wentylacji i bezpieczeństwa. Przed podłączeniem kabli należy upewnić się, że napięcie zasilania zostało odłączone. Przewody zasilające należy podłączyć do górnych zacisków, a odbiorcze do dolnych, z zachowaniem odpowiednich momentów dokręcania (wg dokumentacji producenta). Układ MicroLogic 4.3 Vigi wymaga indywidualnego skonfigurowania parametrów ochrony zgodnie z wymaganiami instalacji.

FAQ

• Jakie są maksymalne napięcia robocze wyłącznika? Urządzenie pracuje w sieciach trójfazowych 415 VAC – wartość ta jest standardowa dla instalacji przemysłowych.
• Czy wyłącznik posiada wbudowaną ochronę przeciwporażeniową? Tak, układ MicroLogic 4.3 Vigi integruje funkcję ochrony różnicowoprądowej, reagując na upływ prądu powyżej 30 mA (wartość fabryczna – konfigurowalna).
• Jakie są wymiary i sposób montażu wyłącznika? Wyłącznik przeznaczony do montażu na szynie TH35 o szerokości 35 mm. Dokładne wymiary podane są w dokumentacji technicznej urządzenia.
