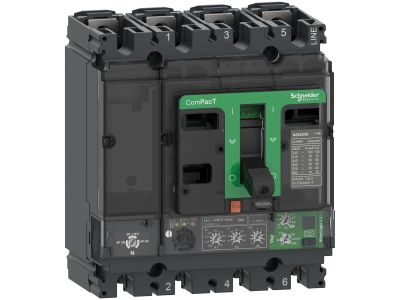

Wyłącznik ComPacT NSX250B, 25 kA, 415 VAC z MicroLogic 4.2 Vigi, 250 A, 4p 4d | C25B44V250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX250B o prądzie znamionowym 250 A i zdolności zwarciowej 25 kA przeznaczony jest do ochrony obwodów elektrycznych niskiego napięcia. Wyposażony w moduł MicroLogic 4.2 z funkcją Vigi zapewnia zaawansowaną ochronę przed zwarciami, przeciążeniami oraz prądami upływowymi. Cztero-biegunowa konstrukcja 4P 4D umożliwia pełną izolację wszystkich faz, co zwiększa niezawodność instalacji.

• Prąd znamionowy 250 A: Pewna ochrona obwodów o dużym obciążeniu, idealny do zastosowań przemysłowych i energetycznych.
• Zdolność zwarciowa 25 kA: Wysoka odporność na zwarcia chroni instalację i urządzenia przed uszkodzeniami wynikającymi z przepływu dużych prądów zwarciowych.
• Moduł MicroLogic 4.2 z Vigi: Kompleksowe zabezpieczenie: pomiar prądu, detekcja zwarć, przeciążeń i prądów upływowych (do 30 mA), z możliwością regulacji parametrów.
• 4P 4D (4 bieguny, 4 odłączniki): Pełna izolacja wszystkich faz zapewniająca bezpieczeństwo podczas prac serwisowych i konserwacyjnych.
• Napięcie znamionowe 415 VAC: Kompatybilność z trójfazowymi instalacjami przemysłowymi zgodnymi z normami niskiego napięcia.

Zgodność z Normami

Wyłącznik ComPacT NSX250B spełnia wymagania normy PN-EN 60947-2 oraz posiada certyfikację CE. Został zaprojektowany zgodnie ze standardami bezpieczeństwa dla aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX250B znajduje zastosowanie w instalacjach przemysłowych, energetycznych i budynkach użyteczności publicznej, gdzie wymagana jest zaawansowana ochrona obwodów o dużym obciążeniu.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach przemysłowych i energetycznych.
• Zabezpieczenie obwodów silników, transformatorów i innych odbiorników o dużym prądzie znamionowym.
• Stosowanie w budynkach użyteczności publicznej (hotele, szpitale, biurowce) jako główny wyłącznik p.poż. lub zabezpieczenie obwodów krytycznych.
• Instalacje fotowoltaiczne i układy zasilania awaryjnego – zapewnia selektywność działania z innymi zabezpieczeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy montować w szafach rozdzielczych lub na szynach DIN (w zależności od modelu). Zaleca się stosowanie odpowiednich przekrojów przewodów zgodnie z dokumentacją techniczną producenta. Po montażu przeprowadzić testy działania i parametrów zabezpieczających.

FAQ

• Jakie parametry można regulować w module MicroLogic 4.2? Moduł pozwala na indywidualne ustawienie progów zadziałania dla zwarć, przeciążeń oraz prądów upływowych (do 30 mA). Dokładne zakresy regulacji znajdują się w dokumentacji technicznej.
• Czy wyłącznik wymaga dodatkowej ochrony przeciwporażeniowej (np. wyłącznika RCD)? Tak, ze względu na ochronę przed prądami upływowymi zaleca się stosowanie wyłącznika RCD w obwodzie zasilającym. Moduł Vigi w NSX250B uzupełnia, ale nie zastępuje ochrony przeciwporażeniowej.
• Jaka jest gwarancja na wyłącznik ComPacT NSX250B? Dokładny okres gwarancji nie został podany w danych produktu – sprawdź kartę gwarancyjną dostarczoną przez producenta lub dokumentację techniczną.
