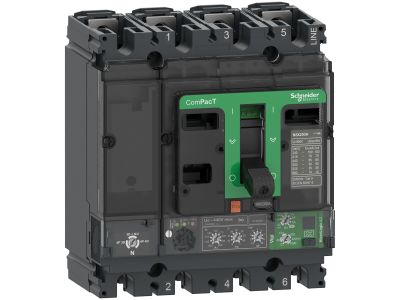

Wyłącznik ComPacT NSX160N, 50 kA, 415 VAC z MicroLogic 4.2 Vigi, 160 A, 4p 4d | C16N44V160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX160N to 4-biegunowy, stacjonarny wyłącznik powietrzny o prądzie znamionowym 160 A i zdolności wyłączania 50 kA przy 415 VAC. Wyposażony w elektroniczny wyzwalacz MicroLogic 4.2 Vigi zintegrowany z regulowanym zabezpieczeniem przed prądami upływowymi – zapewnia kompleksową ochronę obwodów elektrycznych przed zwarciami, przeciążeniami i wyciekami prądu doziemnego. Zastosowanie w układach rozdzielczych o napięciu roboczym do 440 VAC.

• Zdolność wyłączania 50 kA: Zapewnia skuteczną ochronę przed zwarciami nawet w wymagających instalacjach przemysłowych.
• Elektroniczny wyzwalacz MicroLogic 4.2 Vigi: Oferuje regulowane zabezpieczenia: długoterminowe (L), krótkoterminowe (S), natychmiastowe (I) oraz ochronę przed prądami upływowymi – zwiększa precyzję ochrony obwodów.
• 4-biegunowa konstrukcja: Zapewnia całkowite odłączenie zasilania w układzie trójfazowym z neutralnym, co jest kluczowe dla instalacji komputerowych, medycznych i przemysłowych.
• Prąd znamionowy 160 A: Odpowiedni do zasilania średnich i dużych obwodów odbiorczych, np. silników, agregatów prądotwórczych, linii kablowych.
• Wymiary 140 mm x 161 mm x 86 mm: Kompaktowa budowa umożliwia optymalne wykorzystanie przestrzeni w szafach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60947, posiada certyfikację CCC, EAC oraz spełnia specyfikacje morskie. Produkt zgodny z dyrektywami Unii Europejskiej, wyposażony w deklarację zgodności CE.

Zastosowanie

ComPacT NSX160N to wszechstronne rozwiązanie do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz infrastrukturze krytycznej.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach biurowych, szpitalach i centrach danych.
• Zabezpieczanie obwodów zasilających silniki elektryczne o wysokim zapotrzebowaniu prądowym.
• Stosowanie w układach elektroenergetycznych okrętowych i morskich dzięki specjalistycznym certyfikatom.
• Ochrona linii kablowych i szyn zbiorczych w zakładach produkcyjnych i energetycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie wyłączonym zasilaniu. Urządzenie należy zamontować na standardowej szynie DIN (wymiar 140 mm x 161 mm) w szafie rozdzielczej, zapewniając odpowiednią wentylację. Przed podłączeniem kabli należy sprawdzić zgodność ich przekroju z prądem znamionowym wyłącznika (160 A). Połączenia należy dokręcać z zalecanym momentem obrotowym, aby uniknąć uszkodzeń mechanicznych. Po montażu przeprowadzić testy działania wyzwalaczy oraz funkcji ochrony przed prądami upływowymi zgodnie z dokumentacją techniczną.

FAQ

• Jakie napięcie robocze obsługuje wyłącznik? Urządzenie przeznaczone jest do pracy przy napięciu roboczym do 440 VAC (50/60 Hz).
• Czy wyzwalacz MicroLogic 4.2 Vigi wykrywa prądy upływowe? Tak – zintegrowane zabezpieczenie przed prądami upływowymi (Vigi) umożliwia detekcję zwarć doziemnych i zapobieganie awariom izolacji.
• Czy wyłącznik jest kompatybilny z systemami zdalnego monitorowania? Tak – wyzwalacz MicroLogic 4.2 oferuje możliwość integracji z systemami nadzoru, co umożliwia zdalną diagnostykę i sterowanie.
