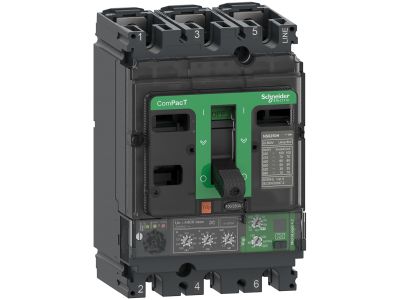

Wyłącznik ComPacT NSX160N, 50 kA, 415 VAC z MicroLogic 4.2 Vigi, 160 A, 3p 3d | C16N34V160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX160N o prądzie znamionowym 160A i zdolności zwarciowej 50kA stanowi zaawansowane rozwiązanie do ochrony obwodów elektrycznych w instalacjach przemysłowych i budynkach użyteczności publicznej. Wyposażony w zintegrowany moduł MicroLogic 4.2 Vigi zapewnia precyzyjną ochronę zwarciową, przeciążeniową oraz wykrywanie prądów resztkowych. Elektromagnetyczne i termiczne wyzwalacze gwarantują szybkie odłączenie w przypadku awarii.

• Prąd znamionowy 160A: Obejmuje obwody o maksymalnym prądzie ciągłym do 160A, zapewniając niezawodną ochronę bez zbędnych przeciążeń.
• Zdolność zwarciowa 50kA: Odporność na zwarcia o natężeniu do 50 000A – kluczowa w instalacjach zasilających duże moce.
• MicroLogic 4.2 Vigi: Zintegrowany system ochrony z funkcją wykrywania prądów resztkowych, eliminujący ryzyko porażenia i pożaru spowodowanego zwarciem doziemnym.
• 3-biegunowa 3-rozdzielna konstrukcja: Izolacja wszystkich trzech faz i neutralnego w razie awarii, zapewniająca pełną ochronę obwodu.
• Napięcie znamionowe 415V AC: Przeznaczony do pracy w sieciach trójfazowych 400V zasilanych z sieci 415V.

Zgodność z Normami

Wyłącznik ComPacT NSX160N spełnia wymagania normy IEC 60947-2, która określa wymagania dla wyłączników automatycznych. Posiada deklarację zgodności CE oraz certyfikację zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ComPacT NSX160N przeznaczony jest do ochrony obwodów zasilających w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie linii zasilających maszyn i urządzeń o dużym poborze mocy.
• Stosowanie w układach rozdziału energii w budynkach biurowych, hotelach i centrach handlowych.
• Ochrona obwodów oświetleniowych i gniazd wtykowych w środowiskach o podwyższonym ryzyku zwarć.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się o braku napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej obudowie rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Połączenia elektryczne wykonać zgodnie z zalecanym momentem dokręcania, aby zapewnić odpowiedni docisk i uniknąć przegrzewania styków. Po montażu przeprowadzić testy działania układu ochronnego.

FAQ

• Czy wyłącznik posiada funkcję selektywności? Tak, moduł MicroLogic 4.2 Vigi umożliwia konfigurację selektywności z innymi zabezpieczeniami w instalacji, co pozwala na precyzyjne wyłączanie tylko uszkodzonego odcinka obwodu.
• Jaka jest maksymalna temperatura pracy wyłącznika? Znamionowa temperatura pracy wynosi do 55°C w trybie ciągłym. Powyżej tej wartości należy zastosować odpowiednie chłodzenie lub ograniczyć obciążenie.
• Czy wyłącznik można stosować w układach zasilanych z generatora? Tak, wyłącznik ComPacT NSX160N jest kompatybilny z układami zasilania awaryjnego, pod warunkiem zachowania kompatybilności napięciowej i prądowej z parametrami generatora.
