Wyłącznik ComPacT NSX100H, 70 kA, 415 VAC z MicroLogic 4.2 Vigi, 100 A, 4p 4d | C10H44V100 Schneider Electric

Opis i Kluczowe Cechy

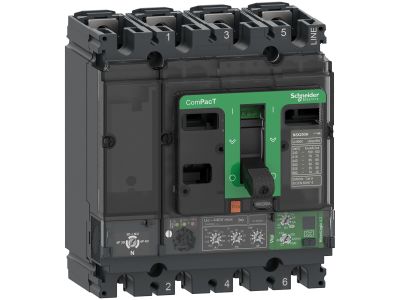

Wyłącznik ComPacT NSX100H w wersji 4-biegunowej (4p 4d) to stacjonarne urządzenie zaprojektowane do ochrony obwodów elektrycznych przed przeciążeniami, zwarciami oraz prądami upływowymi. Zdolność zwarciowa 70 kA przy napięciu 415 VAC gwarantuje niezawodną ochronę nawet w wymagających warunkach przemysłowych. Wbudowany elektroniczny wyzwalacz MicroLogic 4.2 Vigi o prądzie znamionowym 100 A oferuje regulowane zabezpieczenia: długoterminowe, krótkoterminowe i natychmiastowe, a także ochronę przed prądami upływowymi – kluczowe dla bezpieczeństwa instalacji.

• Zdolność zwarciowa 70 kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń aparatury i zagrożenie pożarowe.
• Elektroniczny wyzwalacz MicroLogic 4.2 Vigi: Oferuje precyzyjną regulację zabezpieczeń prądowych (długoterminowych, krótkoterminowych i natychmiastowych) oraz ochronę przed prądami upływowymi, zwiększając bezpieczeństwo instalacji.
• 4-biegunowa konstrukcja (4p 4d): Zapewnia pełną ochronę wszystkich faz i przewodu neutralnego, co jest wymagane w instalacjach trójfazowych zasilających odbiorniki niesymetryczne.
• Napięcie robocze 415 VAC: Przeznaczony do pracy w sieciach trójfazowych o napięciu do 440 VAC, co umożliwia jego stosowanie w większości instalacji przemysłowych.
• Wymiary 140 x 161 x 86 mm: Kompaktowa budowa ułatwia montaż w szafach rozdzielczych o ograniczonej przestrzeni, zachowując wysoką funkcjonalność.

Zgodność z Normami

Wyłącznik ComPacT NSX100H spełnia wymogi norm międzynarodowych, w tym IEC 60947, oraz posiada certyfikaty CCC i EAC. Jego konstrukcja jest zgodna ze specyfikacjami morskimi, co potwierdza jego wszechstronność i wysoką jakość wykonania.

Zastosowanie

ComPacT NSX100H znajduje zastosowanie w instalacjach niskiego napięcia wymagających niezawodnej ochrony przed przeciążeniami, zwarciami i prądami upływowymi. Jego 4-biegunowa konstrukcja sprawdza się w instalacjach trójfazowych zasilających odbiorniki niesymetryczne.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądotwórczych.
• Instalacje w obiektach morskich, gdzie wymagana jest zgodność z normami okrętowymi.
• Ochrona obwodów zasilających wrażliwe urządzenia elektroniczne, gdzie kluczowa jest ochrona przed prądami upływowymi.

Wskazówki Montażowe

Montaż wyłącznika ComPacT NSX100H powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN lub w dedykowanej obudowie rozdzielczej, zgodnie z wymiarami 140 x 161 x 86 mm. Podłączenie przewodów musi odbywać się zgodnie z oznaczeniami na wyłączniku, z zachowaniem odpowiedniego momentu dokręcania (szczegóły w dokumentacji producenta). Po montażu przeprowadzić testy funkcjonalne, w tym sprawdzenie działania wyzwalacza i zabezpieczeń.

FAQ

• Czy wyłącznik posiada możliwość regulacji prądu znamionowego? Tak, elektroniczny wyzwalacz MicroLogic 4.2 Vigi umożliwia regulację prądu znamionowego w zakresie określonym przez producenta.
• Jakie zabezpieczenia oferuje wyzwalacz MicroLogic 4.2 Vigi? Ochrona długoterminowa (L), krótkoterminowa (S), natychmiastowa (I) oraz zabezpieczenie przed prądami upływowymi (Vigi) – wszystkie regulowane w zależności od potrzeb instalacji.
• Czy wyłącznik jest przeznaczony do montażu na szynie DIN? Tak, konstrukcja wyłącznika umożliwia montaż na standardowej szynie DIN, co ułatwia integrację z systemami rozdzielczymi.
