Wyłącznik, ComPacT NSX, NSX1200N DC, TM-DC, 1000A, 2P,50kA | C1BN2TM10HD Schneider Electric

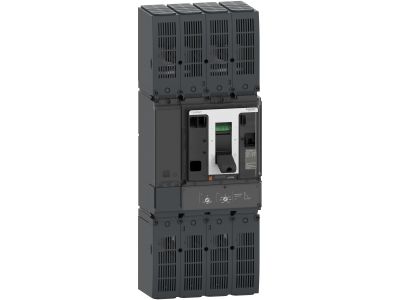

Wyłącznik, ComPacT NSX, NSX1200N DC, TM-DC, 1000A, 2P,50kA
Informacja o Produkcie
ComPacT NSX1200N to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 50kA przy 600VDC, a napięcie robocze 600VDC. Produkt został wyposażony w wyzwalacz termomagnetyczny (TM-DC) o wartości znamionowej 1000A. Wyzwalacz TM-DC zapewnia regulowane termiczne zabezpieczenie przed przeciążeniem i regulowane zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 350 mm x 185 mm x 110 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami (EN/IEC 60947), CCC, EAC i specyfikacjami morskimi.
- Producent Schneider Electric
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
- Znamionowy prąd ciągły Iu 1000 A
- Zakres napięcia znamionowego 600 - 600 V
- Zakres nastawy wyzwalacza przeciążeniowego 700 - 1000 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 2500 - 5000 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Tak
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 2
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP3X
