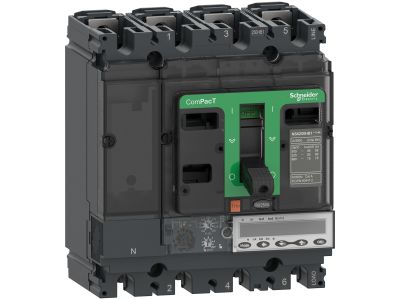

Wyłącznik ComPacT NSX, 250HB1, 75kA/690VAC, 4 biegunowy, MicroLogic 6.2E 100A | C10V46E100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250HB1 to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć, przeciążeń i zwarć doziemnych. Przeznaczony do montażu w szafach rozdzielczych i rozdzielnicach niskiego napięcia, charakteryzuje się wysoką wytrzymałością zwarciową 75 kA przy napięciu 690 VAC. Cztero-biegunowa konstrukcja zapewnia pełną ochronę obwodów trójfazowych z neutralnym.

• Prąd znamionowy 100 A: Zapewnia bezpieczne zabezpieczenie linii o maksymalnym obciążeniu 100 amperów.
• Wytrzymałość zwarciowa 75 kA/690VAC: Ochrona przed zwarciami o bardzo wysokiej energii – kluczowy parametr dla instalacji przemysłowych.
• Mikroprocesorowe zabezpieczenie MicroLogic 6.2E: Precyzja działania – regulowane charakterystyki zabezpieczeń (przeciążeniowe, zwarciowe, doziemne) dostosowane do indywidualnych wymagań instalacji.
• 4-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych z neutralnym – eliminuje asymetrię obciążenia.
• Napięcie znamionowe 690 VAC: Kompatybilność z szerokim zakresem napięć przemysłowych, w tym zasilaniem 690V w układach napędowych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm międzynarodowych i europejskich, w tym normy IEC 60947-2 oraz EN 60947-2. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Wyłącznik ComPacT NSX 250HB1 znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagane jest wysokowydajne zabezpieczenie obwodów.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach przemysłowych.
• Zabezpieczenie obwodów zasilania maszyn i napędów o wysokim prądzie rozruchu.
• Stosowanie w układach zasilania w energią elektryczną 690V – np. w przemyśle ciężkim.
• Instalacje, gdzie wymagana jest precyzyjna regulacja charakterystyk zabezpieczeń (np. układy o zmiennym obciążeniu).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej obudowie rozdzielnicy, zapewniając odpowiednią wentylację i przestrzeń serwisową. Połączenia elektryczne należy wykonać z zachowaniem odpowiedniego momentu dokręcenia przewodu, zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy działania i sprawdzić poprawność sygnalizacji błędów.

FAQ

• Jakie charakterystyki zabezpieczeń oferuje MicroLogic 6.2E? Zabezpieczenie mikroprocesorowe umożliwia regulację prądów zwarciowych, przeciążeniowych i doziemnych z dokładnością do 0,1 A, co pozwala na indywidualne dostosowanie do warunków instalacji.
• Czy wyłącznik może być stosowany w układach 690V? Tak – posiada certyfikację do pracy przy napięciu znamionowym 690 VAC, co umożliwia jego stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Jakie są zalecane warunki eksploatacji? Wyłącznik powinien pracować w suchych pomieszczeniach o temperaturze otoczenia od -5°C do +70°C. Należy unikać bezpośredniego nasłonecznienia i miejsc o wysokiej wilgotności.
