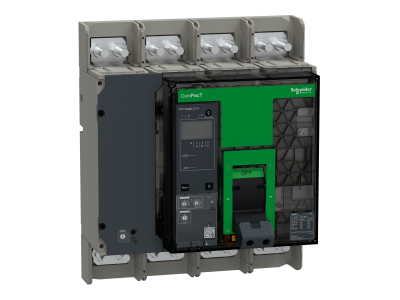

Wyłącznik, ComPacT NS800L, 150kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 2.0A, 6 | C080L42AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS800L w wykonaniu stacjonarnym z 4 biegunami to wysokowydajne urządzenie zabezpieczające dla instalacji przemysłowych. Charakteryzuje się zdolnością wyłączania 150 kA przy napięciu 415 VAC (50/60 Hz) oraz napięciem roboczym do 690 V AC. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 2.0A o prądzie znamionowym 800A, zapewnia zaawansowaną ochronę przed przeciążeniami, zwarciami i zwarciami doziemnymi.

• Zdolność wyłączania 150 kA przy 415 VAC: Gwarantuje niezawodne zabezpieczenie instalacji nawet w warunkach ekstremalnych zwarć, minimalizując ryzyko uszkodzeń urządzeń.
• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę w układach trójfazowych z neutralnym, zgodnie z wymaganiami norm przemysłowych.
• Sterowanie ręczne z przyciskami ON/OFF/push to trip: Intuicyjna obsługa i szybkie wyłączanie awaryjne – bez konieczności użycia dodatkowych narzędzi.
• Jednostka MicroLogic 2.0A z cyfrowym wyświetlaczem LCD: Precyzyjne monitorowanie parametrów prądowych, regulacja zabezpieczeń i diagnostyka w czasie rzeczywistym.
• Prąd znamionowy 800A: Wysoka obciążalność prądowa, odpowiednia dla średnich i dużych instalacji przemysłowych.

Zgodność z Normami

Wyłącznik ComPacT NS800L spełnia wymagania norm międzynarodowych dotyczących aparatury łączeniowej (IEC 60947-2). Posiada oznaczenie CE i jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ComPacT NS800L przeznaczony jest do stosowania w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i wydajność zabezpieczeń.

• Zabezpieczenie głównych obwodów zasilających w zakładach produkcyjnych.
• Ochrona linii kablowych w rozdzielniach średniego napięcia.
• Stosowanie w układach rozdziału energii w budynkach wielkopowierzchniowych.
• Wyłączniki awaryjne w systemach zasilania rezerwowego (np. agregaty prądotwórcze).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować w dedykowanej obudowie lub szafie rozdzielczej, zapewniając odpowiednią przestrzeń dla przewodów i połączeń. Podczas montażu zwrócić uwagę na prawidłowe dokręcenie zacisków prądowych (zalecany moment dokręcania zgodnie z dokumentacją techniczną). Po podłączeniu przeprowadzić testy funkcjonalne układu zabezpieczeń.

FAQ

• Czy jednostka MicroLogic 2.0A umożliwia regulację zabezpieczeń? Tak, jednostka MicroLogic 2.0A oferuje regulowane zabezpieczenia przeciążeniowe, zwarciowe i ziemnozwarciowe w zakresie zgodnym z normą ANSI 49/50.
• Jaki jest maksymalny prąd znamionowy wyłącznika? Maksymalny prąd znamionowy wynosi 800A, co pozwala na stosowanie w instalacjach o dużym zapotrzebowaniu na energię.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem doziemnym? Tak, jednostka sterująca MicroLogic 2.0A wyposażona jest w funkcję wykrywania zwarć doziemnych (ANSI 50G/51G).
