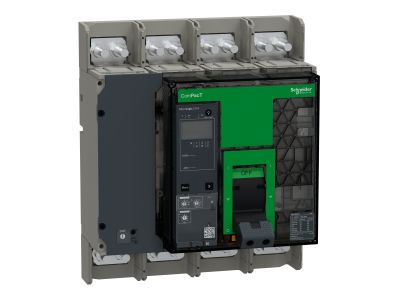

Wyłącznik, ComPacT NS800H, 70kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, 80 | C080H35AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS800H to zaawansowany 3-biegunowy wyłącznik stacjonarny z ręcznym sterowaniem, zaprojektowany do rozdziału energii i ochrony obwodów elektrycznych. Posiada zdolność wyłączania 70 kA przy 415 VAC, co zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0A o prądzie znamionowym 800 A, oferuje regulowane zabezpieczenia przeciążeniowe, krótkozwłoczne, bezzwłoczne oraz ziemnozwarciowe (ANSI 49/51/50).

• Zdolność wyłączania 70 kA przy 415 VAC: Zapewnia ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie trzech faz, co zwiększa efektywność i bezpieczeństwo pracy w sieciach trójfazowych.
• Sterowanie ręczne z przyciskami ON/OFF/push to trip: Intuicyjna obsługa i szybkie reagowanie na awarie – możliwość awaryjnego wyłączenia jednym przyciskiem.
• Jednostka sterująca MicroLogic 5.0A z cyfrowym wyświetlaczem LCD: Precyzyjne monitorowanie parametrów pracy, regulacja zabezpieczeń oraz odczyt prądów roboczych w czasie rzeczywistym.
• Przystosowany do montażu na szynie DIN lub w szafie rozdzielczej: Uniwersalny system mocowania ułatwiający integrację z różnymi typami instalacji.

Zgodność z Normami

Wyłącznik ComPacT NS800H spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada oznakowanie CE.

Zastosowanie

ComPacT NS800H przeznaczony jest do rozdziału energii i ochrony obwodów w instalacjach przemysłowych, komercyjnych oraz w budownictwie. Jego wysoka zdolność wyłączania i zaawansowane zabezpieczenia sprawiają, że jest idealnym rozwiązaniem dla wymagających aplikacji.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie w instalacjach o wysokim obciążeniu prądowym do 800 A.
• Zastosowania wymagające precyzyjnej regulacji zabezpieczeń (np. w przemyśle ciężkim lub energetyce).
• Maszyny i urządzenia wymagające ręcznego sterowania z możliwością awaryjnego wyłączenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować w odpowiednio przygotowanej szafie rozdzielczej lub na szynie DIN, zapewniając odpowiednią wentylację i przestrzeń serwisową. Podczas podłączania przewodów należy przestrzegać zaleceń dotyczących momentu dokręcania zacisków (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania, w tym sprawdzenie poprawności działania zabezpieczeń.

FAQ

• Czy wyłącznik ComPacT NS800H posiada zabezpieczenie ziemnozwarciowe? Tak, jednostka sterująca MicroLogic 5.0A wyposażona jest w regulowane zabezpieczenie ziemnozwarciowe (ANSI 51G).
• Jaki jest zakres regulacji prądu znamionowego w jednostce MicroLogic 5.0A? Dokładny zakres regulacji prądu znamionowego nie został podany w danych produktu. Szczegóły znajdują się w dokumentacji technicznej urządzenia.
• Czy wyłącznik może być sterowany zdalnie? W standardowym wyposażeniu dostępne jest sterowanie ręczne. Do zdalnego sterowania konieczne jest zastosowanie dodatkowych akcesoriów (np. zdalnego napędu) dostępnych w ofercie producenta.
