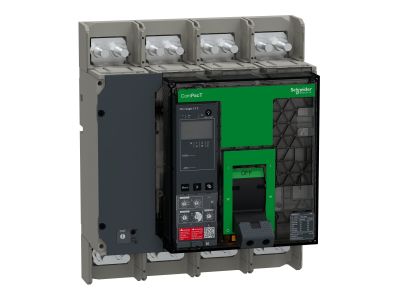

Wyłącznik, ComPacT NS630bH, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 5.0E, 6 | C063H45EFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS630bH to zaawansowane urządzenie stacjonarne z 4-biegunowym układem roboczym, wyposażone w ręczne sterowanie przyciskami ON/OFF oraz funkcję push to trip. Przeznaczony do zastosowań w instalacjach niskiego napięcia do 690V AC 50/60Hz, cechuje się zdolnością wyłączania 70kA przy 415VAC. Zintegrowana jednostka sterująca MicroLogic 5.0E o nastawie 630A zapewnia precyzyjną ochronę: regulowane zabezpieczenia przeciążeniowe, zwarciowe (bezzwłoczne i krótkozwłoczne) oraz ziemnozwarciowe (ANSI 49/51/50).

• Nastawa 630A: Zapewnia ochronę obwodów o prądzie znamionowym do 630A, dostosowaną do wymagań instalacji przemysłowych i energetycznych.
• Zdolność wyłączania 70kA przy 415VAC: Gwarantuje skuteczne odłączenie zwarć o wysokiej energii, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• MicroLogic 5.0E z ekranem LCD i licznikiem energii: Umożliwia monitorowanie parametrów pracy, zużycia energii oraz historii zdarzeń – podnosząc efektywność zarządzania systemem elektroenergetycznym.
• Regulowane zabezpieczenia zwarciowe i ziemnozwarciowe: Precyzyjne dostrojenie do specyfiki chronionego obwodu, redukując liczbę nieplanowanych wyłączeń i zwiększając niezawodność instalacji.
• Przyciski ON/OFF i push to trip: Ergonomiczne sterowanie ręczne, ułatwiające szybkie wyłączenie awaryjne lub testowanie układu bez konieczności demontażu osłon.

Zgodność z Normami

Wyłącznik ComPacT NS630bH spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2 dotyczących łączników niskonapięciowych. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i kompatybilność z europejskimi standardami elektroenergetycznymi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, budynkach komercyjnych oraz w energetyce. Sprawdza się w aplikacjach wymagających wysokiej niezawodności i precyzyjnej ochrony przeciwporażeniowej.

• Ochrona głównych rozdzielnic nn w zakładach przemysłowych – separacja obwodów o dużych prądach roboczych.
• Sterowanie i zabezpieczenie odbiorników o wysokim poborze mocy (silniki, transformatory) w sieciach 400V/690V.
• Instalacje energetyczne i systemy dystrybucji energii – zapewnienie selektywności działania z innymi zabezpieczeniami.
• Obwody krytyczne w budynkach użyteczności publicznej i infrastrukturze krytycznej – gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcjami producenta. Urządzenie należy zamontować w pozycji pionowej, na szynie TH35 lub bezpośrednio na płycie montażowej, zabezpieczając wszystkie połączenia śrubowe odpowiednim momentem dokręcania. Przed uruchomieniem należy sprawdzić: poprawność połączeń obwodu głównego i pomocniczego, stan izolacji, działanie mechanizmu wyzwalania oraz ustawienia jednostki MicroLogic 5.0E. Próby funkcjonalne należy przeprowadzić przy odłączonym napięciu. Prace konserwacyjne wykonywać okresowo, sprawdzając stan styków, nastaw zabezpieczeń i czystość wnętrza obudowy.

FAQ

• Czy jednostka MicroLogic 5.0E posiada komunikację bezprzewodową? Tak – w urządzeniu możliwe jest zamontowanie opcjonalnego styku pomocniczego OF/SD z protokołem ZigBee do bezprzewodowej transmisji danych.
• Jaki jest zakres regulacji zabezpieczeń zwarciowych? Dokładne nastawy zależą od konfiguracji jednostki MicroLogic 5.0E. Szczegółowe parametry znajdują się w dokumentacji technicznej dołączonej do urządzenia.
• Czy wyłącznik można stosować w instalacjach zasilanych napięciem 690V? Tak – urządzenie jest przystosowane do pracy w sieciach do 690V AC 50/60Hz, co czyni je uniwersalnym dla różnych standardów zasilania.
