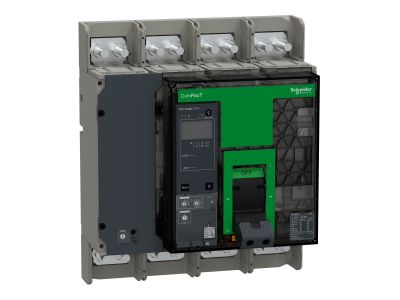

Wyłącznik, ComPacT NS630bH, 70kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, 6 | C063H35AFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS630bH to trójfazowy, stacjonarny wyłącznik powietrzny o zdolności wyłączania 70 kA przy 415 V AC. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0A z cyfrowym wyświetlaczem LCD oraz amperomierz, zapewnia precyzyjną ochronę instalacji niskiego napięcia. Sterowanie odbywa się ręcznie za pomocą przycisków ON/OFF lub funkcji push to trip.

• Zdolność wyłączania 70 kA przy 415 V AC: Zapewnia skuteczną ochronę przed zwarciami w instalacjach przemysłowych i budynkowych.
• MicroLogic 5.0A z wyświetlaczem LCD: Umożliwia monitorowanie prądów roboczych, nastawianie zabezpieczeń (przeciążeniowych, zwarciowych, ziemnozwarciowych) i diagnostykę błędów w czasie rzeczywistym.
• Trójfazowa konstrukcja 3P: Kompaktowa budowa zoptymalizowana pod kątem montażu w szafach rozdzielczych.
• Sterowanie ręczne z funkcją push to trip: Szybkie wyłączanie awaryjne bez konieczności użycia dodatkowych narzędzi.
• Cyfrowy amperomierz: Dokładny pomiar prądu roboczego, ułatwiający dobór zabezpieczeń i monitorowanie obciążenia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60947-1 i IEC 60947-2 dotyczących łączników niskiego napięcia. Posiada deklarację zgodności CE oraz jest częścią zharmonizowanej architektury Schneider Electric EcoStruxure Power.

Zastosowanie

ComPacT NS630bH przeznaczony jest do ochrony i sterowania obwodami niskiego napięcia w instalacjach elektrycznych o dużym obciążeniu prądowym.

• Główne rozdzielnice budynków przemysłowych i komercyjnych – ochrona linii zasilających i rozdzielczych.
• Szafy sterownicze maszyn i urządzeń – zabezpieczenie przed zwarciami i przeciążeniami.
• Instalacje energetyczne o napięciu do 690 V AC – niezawodna praca w warunkach wysokiego obciążenia.
• Systemy dystrybucji energii – elastyczne sterowanie i diagnostyka dzięki jednostce MicroLogic.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować w pozycji pionowej na szynie TH35, z zachowaniem odpowiednich odstępów izolacyjnych (szczegóły w dokumentacji technicznej). Po zainstalowaniu należy przeprowadzić testy funkcjonalne (ręczne zał./wyt., wyzwalanie zwarciowe) oraz sprawdzić prawidłowość połączeń. Regularna konserwacja obejmuje weryfikację nastaw zabezpieczeń i stanu styków.

FAQ

• Czy jednostka MicroLogic 5.0A umożliwia zdalne sterowanie? Standardowe wyposażenie przewiduje sterowanie ręczne. Do zdalnego monitorowania i sterowania wymagany jest dodatkowy moduł komunikacyjny (np. MODBUS RTU) oraz odpowiednie oprogramowanie.
• Jakie prądy znamionowe można regulować w MicroLogic 5.0A? Jednostka sterująca pozwala na regulację nastaw prądów: przeciążeniowego (ANSI 49), krótkozwłocznego (ANSI 51), bezzwłocznego (ANSI 50) i ziemnozwarciowego (ANSI 50G). Dokładne zakresy regulacji zależą od wersji oprogramowania i parametrów sieci.
• Czy wyłącznik może być stosowany w instalacjach 690 V AC? Tak, urządzenie obsługuje napięcie robocze do 690 V AC przy 50/60 Hz, co czyni je odpowiednim do zastosowań przemysłowych o podwyższonym napięciu.
