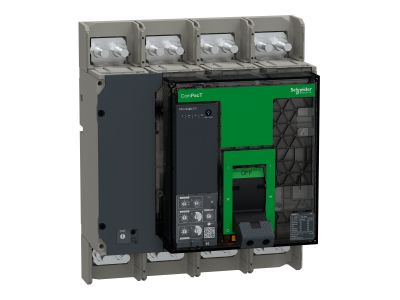

Wyłącznik, ComPacT NS1600H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 6.0, 16 | C160H460FM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1600H to zaawansowane urządzenie z serii ComPacT przeznaczone do ochrony obwodów elektrycznych o prądzie znamionowym do 1600A. Wbudowana jednostka sterująca MicroLogic 6.0 zapewnia precyzyjną ochronę przeciążeniową, zwarciową i ziemnozwarciową z możliwością indywidualnej regulacji parametrów. Mechanizm sterowania ręcznego z przyciskami ON/OFF oraz funkcją push to trip ułatwia szybkie wyłączanie w sytuacjach awaryjnych. Kompaktowe wymiary (327x280x147 mm) umożliwiają montaż nawet w ograniczonej przestrzeni rozdzielnicy.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów jednofazowych i trójfazowych, w tym neutralnego.
• 70kA przy 415VAC: Wysoka zdolność wyłączania chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzeń urządzeń.
• MicroLogic 6.0 z regulowanymi zabezpieczeniami: Zapewnia elastyczną ochronę przeciążeniową, zwarciową i ziemnozwarciową (ANSI 49/51/50/51N) dostosowaną do specyfiki chronionego obwodu.
• Sterowanie ręczne z przyciskami ON/OFF: Intuicyjna obsługa ułatwiająca szybkie załączanie i wyłączanie obwodów, w tym funkcja push to trip do awaryjnego odłączenia.
• Kompatybilność z akcesoriami: Możliwość rozbudowy o dodatkowe styki pomocnicze i moduły komunikacyjne, w tym opcjonalny bezprzewodowy styk OF/SD w protokole ZigBee.

Zgodność z Normami

Wyłącznik ComPacT NS1600H spełnia wymagania międzynarodowych norm IEC 60947-1 i IEC 60947-2 dotyczących łączników i zabezpieczeń niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Wyłącznik ComPacT NS1600H przeznaczony jest do stosowania w instalacjach przemysłowych, komercyjnych i energetycznych wymagających niezawodnej ochrony obwodów o wysokim prądzie znamionowym.

• Ochrona głównych obwodów zasilających w rozdzielnicach nn (niskiego napięcia).
• Zabezpieczenie obwodów odbiorczych w zakładach przemysłowych i centrach danych.
• Stosowanie w systemach energetycznych jako główny wyłącznik zwarciowy.
• Zastosowanie w instalacjach wymagających precyzyjnej ochrony ziemnozwarciowej i przeciążeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy montować w pozycji pionowej z zachowaniem odpowiednich odstępów od innych elementów, aby zapewnić prawidłową wentylację i dostęp do elementów sterujących. Podczas montażu należy przestrzegać zalecanych momentów dokręcania połączeń elektrycznych zgodnie z dokumentacją techniczną. Po zainstalowaniu należy przeprowadzić testy funkcjonalne, w tym sprawdzenie działania mechanizmu wyłączającego i zabezpieczeń.

FAQ

• Czy do wyłącznika można podłączyć dodatkowe styki pomocnicze? Tak, wyłącznik ComPacT NS1600H wyposażony jest w gniazda do rozbudowy o moduły styków pomocniczych i sygnalizacyjnych, w tym opcjonalny bezprzewodowy styk OF/SD w protokole ZigBee.
• Jaka jest maksymalna zdolność wyłączania Icu? Zdolność wyłączania Icu wynosi 70kA przy napięciu 415VAC, co zapewnia skuteczną ochronę przed zwarciami w instalacjach przemysłowych.
• Czy jednostka MicroLogic 6.0 wymaga kalibracji? Nie – jednostka sterująca MicroLogic 6.0 dostarczana jest z fabrycznymi nastawami ochronnymi, które można indywidualnie dostosować do wymagań konkretnego obwodu bez konieczności kalibracji.
