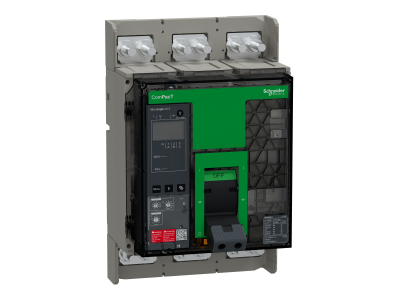

Wyłącznik, ComPacT NS1600H, 70kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 2.0E, 1 | C160H32EFM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1600H to trójbiegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych. Zdolność wyłączania 70kA przy 415VAC zapewnia skuteczną ochronę przed zwarciami, natomiast napięcie robocze do 690VAC umożliwia stosowanie w szerokim zakresie aplikacji. Wysoka niezawodność i kompaktowe wymiary (327x210x147 mm) pozwalają na optymalizację przestrzeni w szafach rozdzielczych.

• Zdolność wyłączania 70kA przy 415VAC: Zapewnia skuteczną ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie robocze do 690VAC: Umożliwia stosowanie w różnych standardach napięciowych, od niskiego do średniego napięcia.
• Elektroniczna jednostka MicroLogic 2.0E z ekranem LCD: Umożliwia precyzyjną regulację zabezpieczeń (przeciążeniowych, zwarciowych, ziemnozwarciowych) oraz pomiar parametrów roboczych, w tym energii zużytej.
• Sterowanie ręczne przyciskami ON/OFF i push to trip: Intuicyjna obsługa i szybkie odłączanie zasilania w sytuacjach awaryjnych.
• Przezroczysta przednia pokrywa: Ułatwia dostęp do elementów pomocniczych i poprawia czytelność oznaczeń na panelu.

Zgodność z Normami

Wyłącznik ComPacT NS1600H spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności dla aparatury łączeniowej niskiego i średniego napięcia.

Zastosowanie

Wyłącznik ComPacT NS1600H przeznaczony jest do stosowania w przemysłowych i komercyjnych instalacjach elektrycznych, gdzie wymagana jest wysoka zdolność wyłączania i precyzyjna ochrona obwodów.

• Główne rozdzielnice w zakładach przemysłowych i stacjach transformatorowych.
• Sterowanie i ochrona silników o wysokim prądzie rozruchowym.
• Ochrona linii zasilających w budynkach użyteczności publicznej i infrastrukturze krytycznej.
• Stosowanie w układach automatyki i zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy zainstalować w miejscu suchym i odpowiednio wentylowanym, z dala od źródeł ciepła i wilgoci. Przed montażem sprawdzić zgodność parametrów zasilania z danymi urządzenia. Po zainstalowaniu należy przeprowadzić testy funkcjonalne, w tym sprawdzenie działania przycisków sterujących i jednostki MicroLogic 2.0E. Regularna konserwacja i przeglądy techniczne są niezbędne dla zachowania parametrów eksploatacyjnych.

FAQ

• Jakie zabezpieczenia oferuje jednostka MicroLogic 2.0E? MicroLogic 2.0E zapewnia regulowane zabezpieczenia przeciążeniowe, zwarciowe (krótkie i bezzwłoczne) oraz ziemnozwarciowe zgodnie z ANSI 49/50, a także pomiar energii zużytej.
• Czy wyłącznik może być sterowany zdalnie? Podstawowa wersja ComPacT NS1600H posiada sterowanie ręczne. Do zdalnego sterowania wymagane są dodatkowe akcesoria, takie jak moduł komunikacyjny ZigBee (bezprzewodowy styk pomocniczy OF/SD).
• Jaki jest zakres regulacji prądów znamionowych w jednostce MicroLogic 2.0E? Dokładny zakres regulacji nie został podany w dostępnych danych. Informację należy znaleźć w dokumentacji technicznej produktu.
