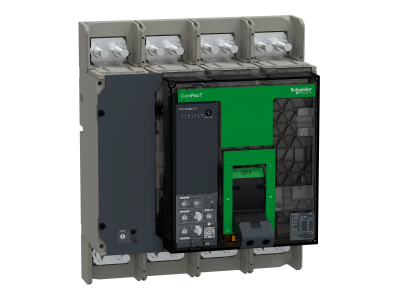

Wyłącznik, ComPacT NS1250H, 70kA przy 415VAC, 4P, stacjonarny, sterowanie ręczne, MicroLogic 6.0, 12 | C125H460FM Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1250H to 4-biegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych o prądzie znamionowym do 1250A. Charakteryzuje się zdolnością wyłączania 70kA przy napięciu 415VAC, co zapewnia wysoką niezawodność w instalacjach przemysłowych i energetycznych. Wyposażenie w elektroniczną jednostkę sterującą MicroLogic 6.0 umożliwia precyzyjne regulowanie zabezpieczeń: przeciążeniowych, zwarciowych, krótkozwłocznych i ziemnozwarciowych (ANSI 49/51/50/51N).

• Zdolność wyłączania 70kA przy 415VAC: Gwarantuje skuteczną ochronę obwodów przed zwarciami o dużym natężeniu prądu.
• 4-biegunowa konstrukcja: Idealny do instalacji trójfazowych z uziemieniem, zapewniający kompleksową ochronę wszystkich przewodów.
• Sterowanie ręczne (ON/OFF/push to trip): Prosta i intuicyjna obsługa, z możliwością zdalnego wyzwalania.
• Jednostka MicroLogic 6.0: Zaawansowana elektronika do regulacji zabezpieczeń termicznych, zwarciowych i ziemnozwarciowych, dostosowywanych do konkretnych wymagań instalacji.
• Prąd znamionowy 1250A: Przeznaczony do zabezpieczania obwodów o wysokim obciążeniu, typowy dla rozdzielnic średniego i dużego napięcia.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60947-1 i IEC 60947-2, potwierdzających zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik ComPacT NS1250H znajduje zastosowanie w instalacjach przemysłowych, energetycznych i budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i precyzyjna ochrona obwodów.

• Ochrona głównych obwodów zasilania w rozdzielnicach średniego i dużego napięcia.
• Zabezpieczanie obwodów silników, transformatorów i innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w systemach rozdziału energii w zakładach przemysłowych, elektrowniach i stacjach transformatorowych.
• Ochrona obwodów gwarantowanego zasilania (UPS) i systemów awaryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Urządzenie należy montować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła. Przed montażem sprawdzić zgodność parametrów elektrycznych instalacji z charakterystyką wyłącznika. Podczas pracy unikać przeciążania styków i utrzymywać zalecane odstępy izolacyjne.

FAQ

• Czy wyłącznik posiada zabezpieczenie ziemnozwarciowe? Tak, jednostka MicroLogic 6.0 umożliwia regulowane zabezpieczenie ziemnozwarciowe (51N), dostosowane do wymagań instalacji.
• Jakie jest napięcie znamionowe wyłącznika? Napięcie robocze wynosi 690 V AC 50/60 Hz, co pozwala na stosowanie w instalacjach średniego napięcia.
• Czy wyłącznik można obsługiwać zdalnie? Tak, możliwe jest wyzwalanie „push to trip” oraz podłączenie zdalnego sterowania poprzez dostępne akcesoria.
