Wyłącznik, ComPacT NS1000L, 150kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A, | C100L35AFM Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

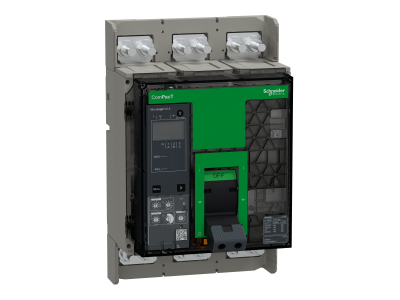

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1874870

EAN

3606482100565

Kod Producenta

C100L35AFM

Wyłącznik, ComPacT NS1000L, 150kA przy 415VAC, 3P, stacjonarny, sterowanie ręczne, MicroLogic 5.0A,

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik ComPacT NS1000L to trójbiegunowe urządzenie stacjonarne z ręcznym sterowaniem, zaprojektowane do ochrony obwodów elektrycznych o napięciu roboczym do 690 V AC. Charakteryzuje się zdolnością wyłączania 150kA przy 415V AC, co czyni go niezawodnym rozwiązaniem dla wymagających instalacji przemysłowych. Wyposażony w elektroniczną jednostkę sterującą MicroLogic 5.0A z cyfrowym wyświetlaczem LCD, zapewnia precyzyjną regulację zabezpieczeń: przeciążeniowych, krótkozwłocznych, bezzwłocznych i ziemnozwarciowych.

Zdolność wyłączania 150kA przy 415V AC: Zapewnia maksymalną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
Trójbiegunowa konstrukcja: Optymalne rozwiązanie do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych i energetycznych.
Sterowanie ręczne z przyciskami ON/OFF i push to trip: Intuicyjna obsługa i szybkie odłączanie obwodu w sytuacjach awaryjnych.
Jednostka MicroLogic 5.0A z wyświetlaczem LCD: Precyzyjne monitorowanie parametrów pracy i regulacja zabezpieczeń w czasie rzeczywistym.
Przystosowanie do napięcia roboczego 690V AC: Kompatybilność z szerokim zakresem napięć w instalacjach przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC 60947-1 i IEC 60947-2 dotyczących łączników i zabezpieczeń. Posiada deklarację zgodności CE oraz oznaczenie RoHS, potwierdzające zgodność z europejskimi dyrektywami środowiskowymi.

Zastosowanie

ComPacT NS1000L przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, energetycznych oraz w rozdzielniach niskiego i średniego napięcia.

Zabezpieczanie głównych obwodów zasilających w zakładach przemysłowych.
Ochrona linii kablowych i urządzeń o wysokim poborze mocy.
Stosowanie w rozdzielniach energetycznych jako główne zabezpieczenie zwarciowe.
Zastosowanie w instalacjach wymagających precyzyjnej regulacji zabezpieczeń (np. w przemyśle chemicznym, petrochemicznym).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN lub w odpowiedniej obudowie rozdzielczej, zgodnie z wymiarami 327 mm (wys.) x 210 mm (szer.) x 147 mm (głęb.). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Po montażu należy sprawdzić poprawność podłączenia przewodów fazowych i neutralnych oraz testować działanie mechanizmu wyzwalającego. Regularne przeglądy i konserwacja jednostki MicroLogic 5.0A są zalecane w celu utrzymania pełnej funkcjonalności.

FAQ

Czy wyłącznik posiada możliwość zdalnego sterowania? Podstawowa wersja wyłącznika ComPacT NS1000L wyposażona jest w sterowanie ręczne. Dostępne są jednak dodatkowe akcesoria, takie jak moduły komunikacyjne ZigBee lub styki pomocnicze, umożliwiające zdalne monitorowanie i sterowanie.
Jakie zabezpieczenia oferuje jednostka MicroLogic 5.0A? Elektroniczna jednostka sterująca zapewnia regulowane zabezpieczenia przeciążeniowe, krótkozwłoczne, bezzwłoczne i ziemnozwarciowe, zgodnie z funkcjami ANSI 49/51/50.
Czy wyłącznik jest kompatybilny z innymi urządzeniami Schneider Electric? Tak, ComPacT NS1000L jest częścią architektury EcoStruxure Power i może być zintegrowany z innymi komponentami tej platformy.
